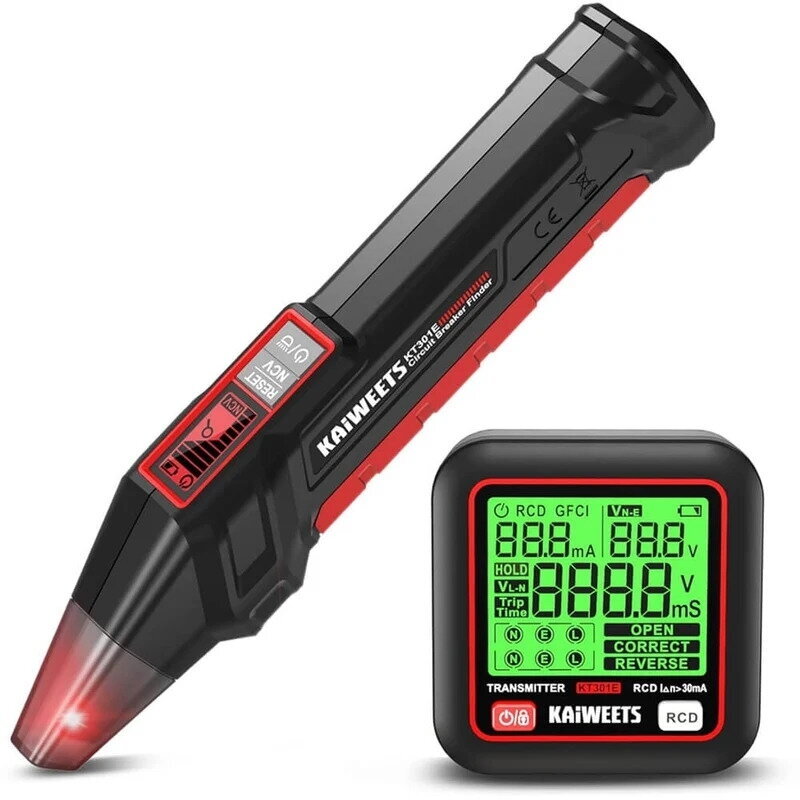

KAIWEETS KT301E automatinio jungiklio ieškiklis ir elektros lizdų testeris

KAIWEETS KT301E – daugiafunkcis elektros grandinių diagnostikos komplektas, skirtas greitai surasti, kuris automatinis jungiklis elektros skydelyje priklauso konkrečiam elektros lizdui ar grandinei.

Komplektą sudaro siųstuvas ir imtuvas. Siųstuvas prijungiamas prie tikrinamo elektros lizdo ir perduoda signalą elektros grandine, o imtuvu skenuojami automatiniai jungikliai elektros skydelyje. Aptikus atitinkamą grandinę, prietaisas apie tai informuoja vizualiai ir garsiniu signalu.

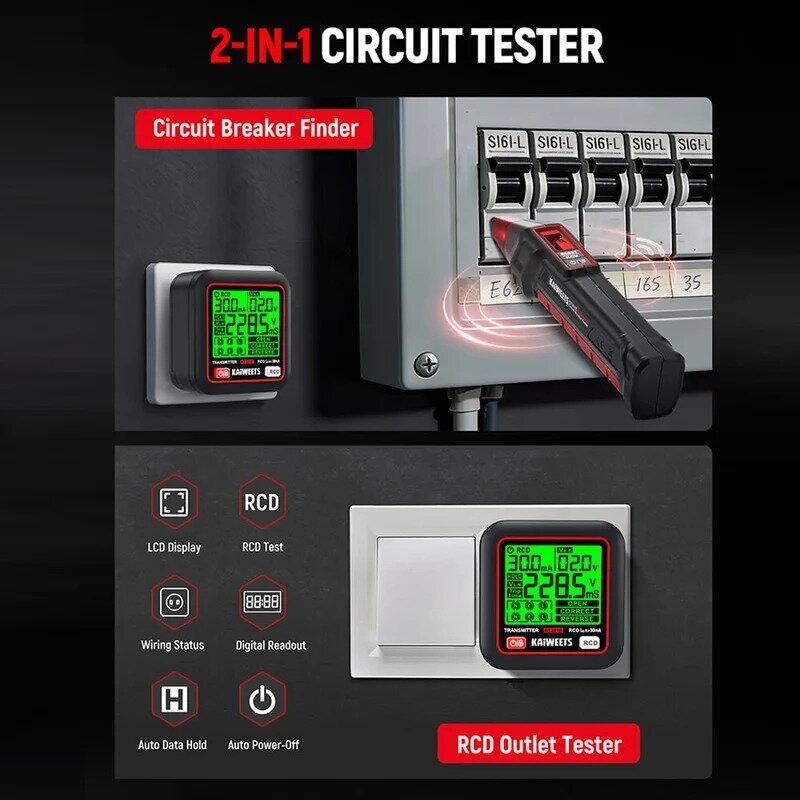

KT301E nėra vien tik automatinio jungiklio ieškiklis. Integruotas siųstuvas taip pat veikia kaip elektros lizdo testeris, gali parodyti tinklo įtampą ir padėti nustatyti dažniausiai pasitaikančias elektros lizdo pajungimo klaidas. Prietaisas taip pat turi RCD nuotėkio apsaugos testavimo funkciją, o imtuve integruotas NCV bekontaktis įtampos detektorius ir LED žibintuvėlis.

Dėl šių funkcijų KT301E tinka elektrikams, elektros instaliuotojams, pastatų priežiūros specialistams bei atliekant elektros instaliacijos diagnostiką gyvenamosiose ir komercinėse patalpose.

Pagrindinės funkcijos

• Automatinio jungiklio paieška elektros skydelyje.
• Siųstuvo ir imtuvo sistema tiksliam grandinės identifikavimui.
• Elektros lizdo pajungimo patikra.
• Tinklo AC įtampos rodymas.
• RCD / nuotėkio srovės apsaugos įtaiso testavimo funkcija.
• NCV bekontaktis įtampos aptikimas.
• LCD ekranas su apšvietimu.
• Vizualinis ir garsinis signalas.
• Integruotas LED žibintuvėlis.
• Maitinamas keičiamomis AAA baterijomis.
• Skirtas Europos 200–240 V AC / 50 Hz elektros tinklams.

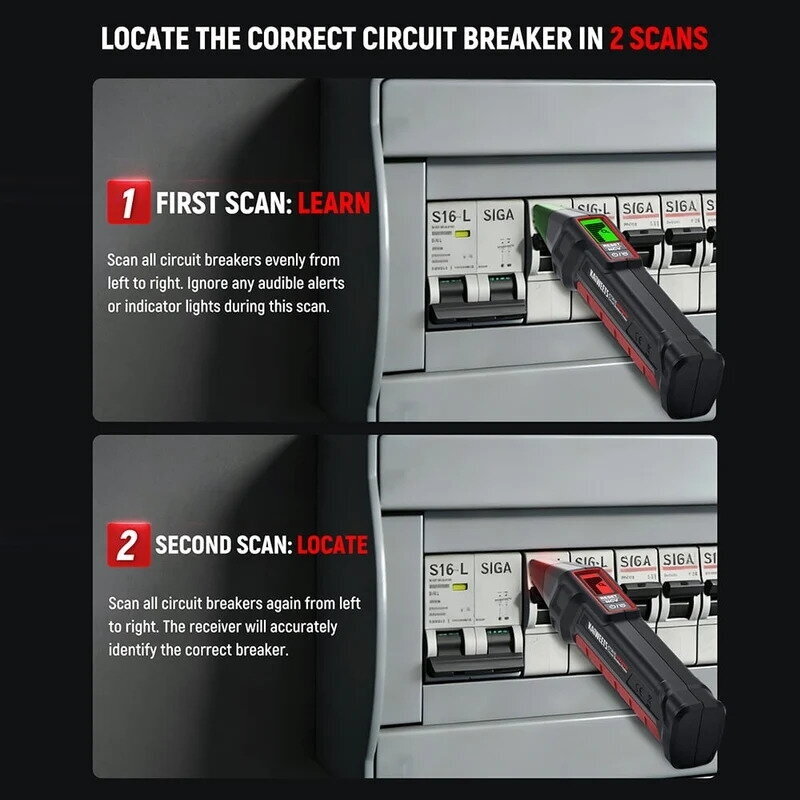

• Automatinio jungiklio paieška
• KT301E leidžia greitai nustatyti, kuris elektros skydelio automatinis jungiklis valdo konkretų elektros lizdą.

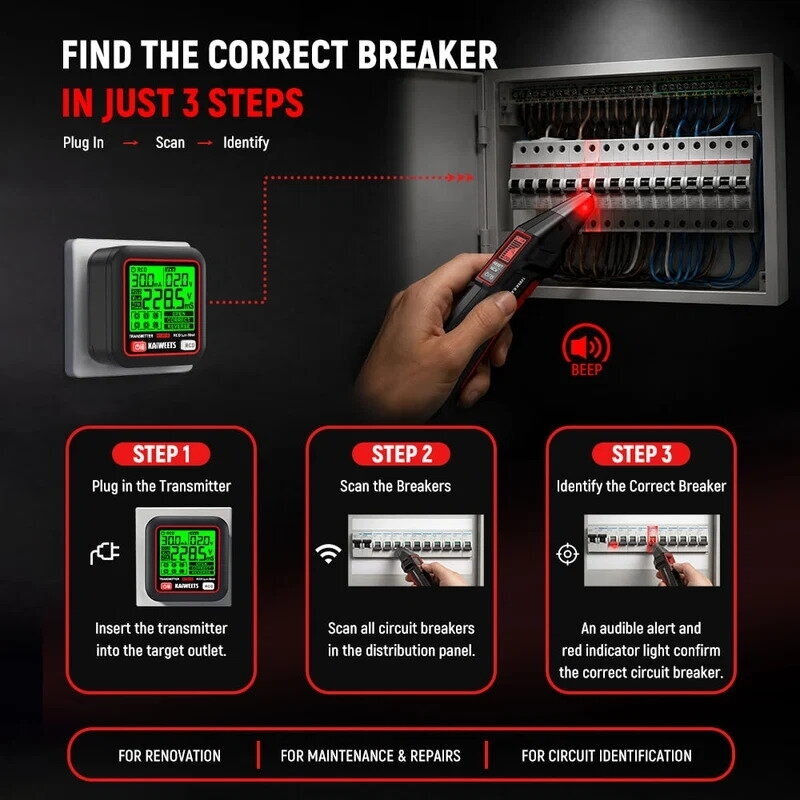

Veikimo principas:

• Siųstuvas įjungiamas į tikrinamą elektros lizdą.
• Siųstuvas perduoda identifikavimo signalą elektros grandine.
• Imtuvu skenuojami elektros skydelio automatiniai jungikliai.
• Imtuvas aptinka siųstuvo signalą ir garsiniu bei vizualiniu būdu nurodo atitinkamą automatinį jungiklį.
• Tai leidžia išvengti bandymo paeiliui išjunginėti skirtingus automatinius jungiklius ieškant reikiamos grandinės.

Elektros lizdo patikra

KT301E siųstuvas gali būti naudojamas ir kaip atskiras elektros lizdo testeris. Prietaisas padeda nustatyti įvairias lizdo laidų prijungimo būsenas ir galimas pajungimo klaidas.

Gali būti tikrinama:

• teisingas laidų prijungimas;
• fazinio laido buvimas;
• neutralaus laido būklė;
• įžeminimo laidininko būklė;
• neteisingas laidų sujungimas;
• kitos tipinės elektros lizdo pajungimo klaidos.

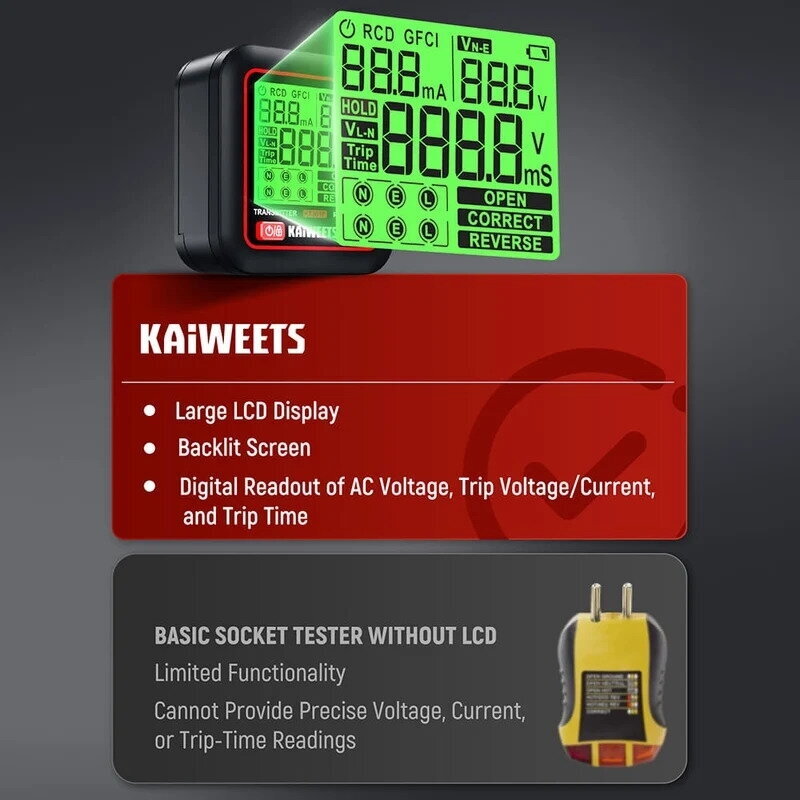

LCD ekrane taip pat rodoma išmatuota tinklo įtampa.

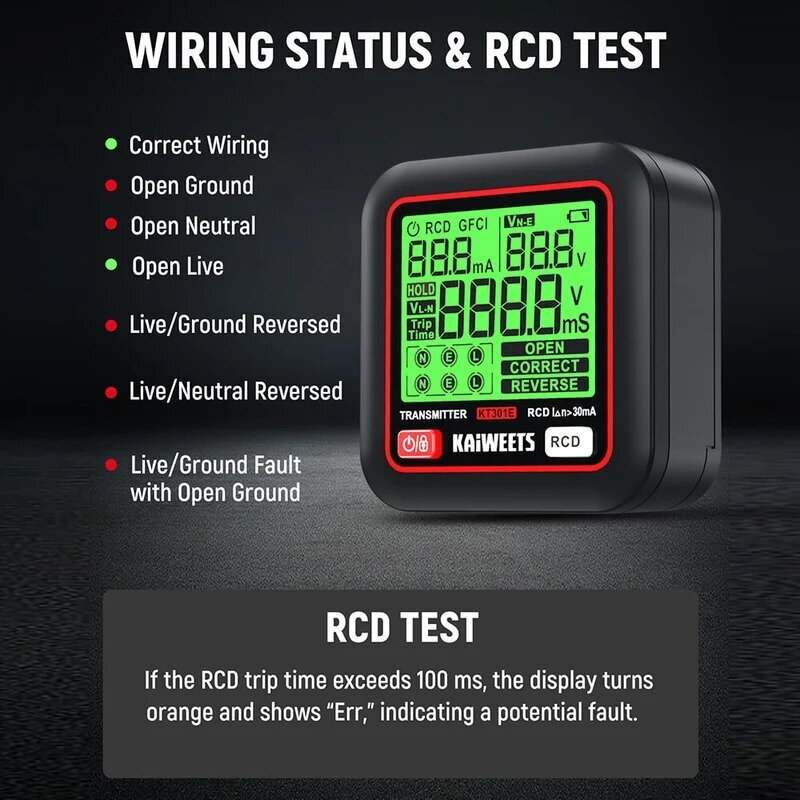

RCD testavimo funkcija

Integruota RCD testavimo funkcija leidžia patikrinti, ar elektros instaliacijoje sumontuotas nuotėkio srovės apsaugos įtaisas suveikia. Paspaudus RCD testavimo mygtuką, testeris sukuria bandomąją nuotėkio sąlygą, kuri tinkamai veikiančiam RCD turėtų sukelti apsaugos suveikimą. Ši funkcija skirta funkciniam RCD veikimo patikrinimui ir nepakeičia profesionalaus RCD parametrų matavimo specializuotu instaliacijos testeriu.

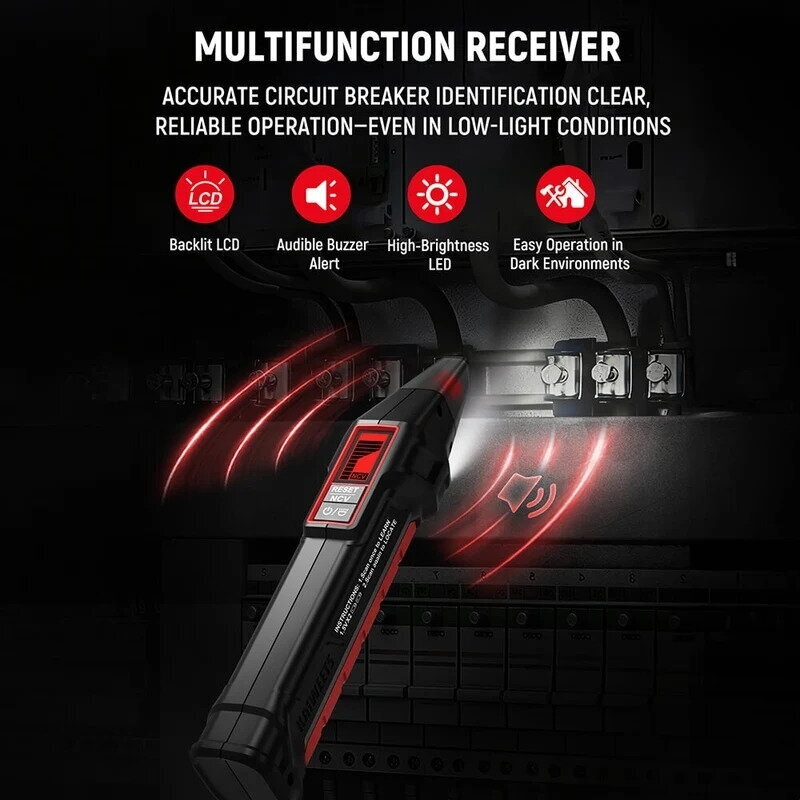

NCV bekontaktis įtampos aptikimas

KT301E imtuve integruota NCV (Non-Contact Voltage) funkcija leidžia aptikti kintamosios įtampos elektrinį lauką neprisiliečiant prie laidininko.

NCV funkcija gali būti naudojama:

• tikrinant laidus;
• elektros lizdus;
• jungiklius;
• kabelius;
• paskirstymo dėžutes;
• kitus elektros instaliacijos elementus.

Aptikus įtampą, prietaisas pateikia vizualinį ir garsinį perspėjimą.

Techniniai parametrai

• Darbinė tinklo įtampa 200–240 V AC
• Tinklo dažnis 50 Hz
• Fazinės įtampos matavimo diapazonas 30–240 V AC
• Įtampos matavimo dažnių diapazonas 45–65 Hz
• Automatinio jungiklio paieška Taip
• Elektros lizdo pajungimo diagnostika Taip
• AC įtampos rodymas Taip
• RCD testas Taip
• NCV bekontaktis įtampos aptikimas Taip
• LCD ekranas Taip
• Ekrano apšvietimas Taip
• Garsinė indikacija Taip
• Vizualinė indikacija Taip
• LED žibintuvėlis Taip
• Darbinė temperatūra 0–50 °C
• Laikymo temperatūra –20–60 °C
• Leistina santykinė oro drėgmė ≤90 % RH
• Maksimalus naudojimo aukštis ≤2000 m
• Imtuvo maitinimas 4 × 1,5 V AAA baterijos
• Kištuko tipas EU

Kuo naudingas KT301E?

KT301E viename komplekte apjungia kelis elektrikui naudingus įrankius:

1. Automatinio jungiklio ieškiklis
Leidžia nustatyti, kuris automatinis jungiklis priklauso konkrečiam elektros lizdui.

2. Elektros lizdo testeris
Padeda patikrinti lizdo laidų prijungimą ir aptikti tipines instaliacijos klaidas.

3. Įtampos matuoklis
LCD ekrane parodo tinklo AC įtampą.

4. RCD testeris
Leidžia atlikti funkcinį nuotėkio srovės apsaugos įtaiso patikrinimą.

5. NCV įtampos detektorius
Leidžia aptikti kintamąją įtampą be tiesioginio kontakto su laidininku.

6. LED žibintuvėlis
Palengvina darbą elektros skydeliuose ir silpnai apšviestose vietose.

KAIWEETS KT301E tinka:

• elektros skydelių grandinių identifikavimui;
• automatinių jungiklių paieškai;
• elektros lizdų patikrai;
• elektros instaliacijos gedimų diagnostikai;
• RCD veikimo patikrinimui;
• įtampos buvimo nustatymui;
• pastatų elektros instaliacijos žymėjimui;
• remonto ir renovacijos darbams;
• gyvenamųjų ir komercinių pastatų priežiūrai.

Prietaisas ypač naudingas tais atvejais, kai elektros skydelio automatiniai jungikliai nėra pažymėti arba nėra aišku, kuriam lizdui ar grandinei priklauso konkretus automatinis jungiklis.

Komplektacija

• 1 × KAIWEETS KT301E imtuvas;
• 1 × KT301E siųstuvas / elektros lizdo testeris su EU kištuku;
• 4 × 1,5 V AAA baterijos;
• matavimo / prijungimo priedai pagal komplektacijos versiją;
• transportavimo dėklas;
• naudojimo instrukcija.


Pastaba: automatinio jungiklio paieškos funkcijai tikrinama grandinė turi būti tinkamai maitinama. Prieš atliekant elektros instaliacijos darbus visada būtina įsitikinti, kad grandinė saugiai atjungta nuo maitinimo.
