KAIWEETS KM602 išmanusis skaitmeninis multimetras, „True RMS“, 6000 atskaitų

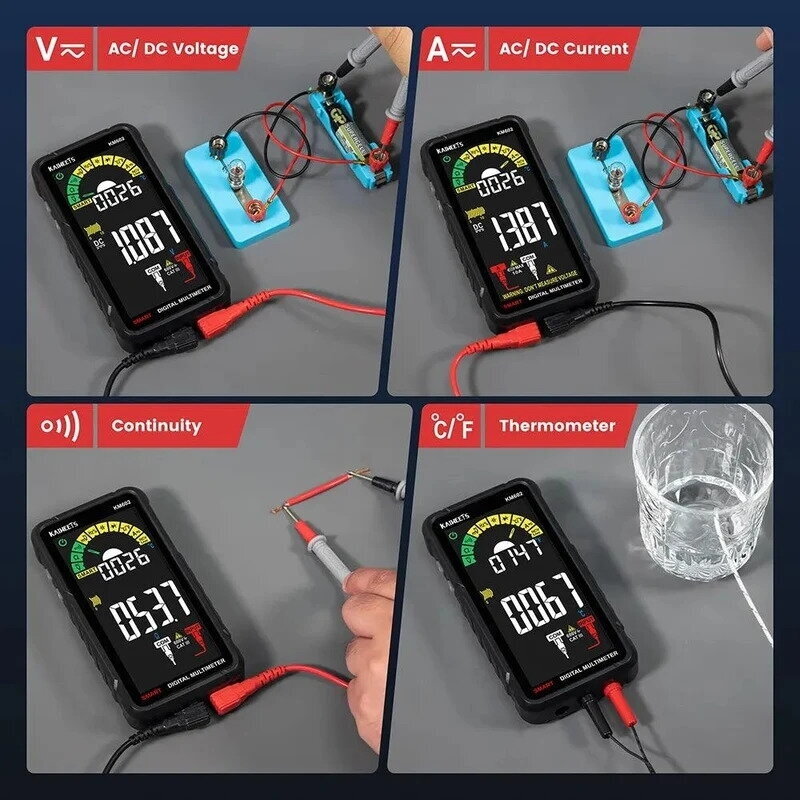

KAIWEETS KM602 – įkraunamas skaitmeninis multimetras, skirtas elektros grandinių ir elektronikos komponentų patikrai. Prietaisas matuoja nuolatinę ir kintamąją įtampą bei srovę, varžą, talpą, dažnį, impulsų užpildymo koeficientą ir temperatūrą. Taip pat galima tikrinti diodus, grandinės vientisumą ir aptikti kintamąją įtampą NCV bei LIVE režimais.

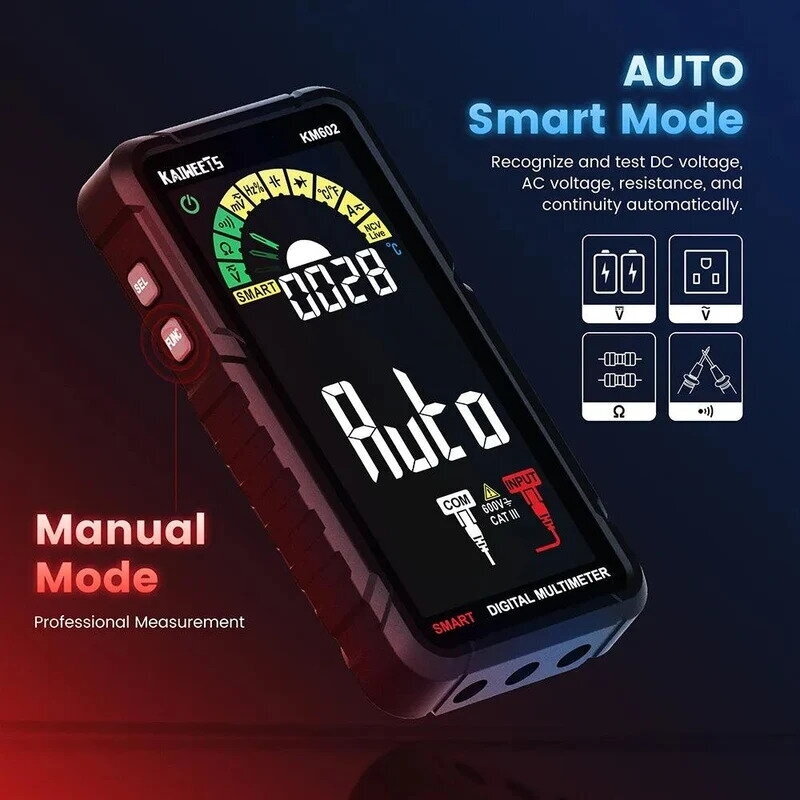

Įjungus prietaisą, automatiškai aktyvuojamas SMART režimas, kuris atpažįsta nuolatinę arba kintamąją įtampą, varžą ir grandinės vientisumą. Kitoms funkcijoms pasirinkti naudojami šoniniai mygtukai. „True RMS“ funkcija skirta kintamosios įtampos ir srovės tikrajai efektinei vertei matuoti.

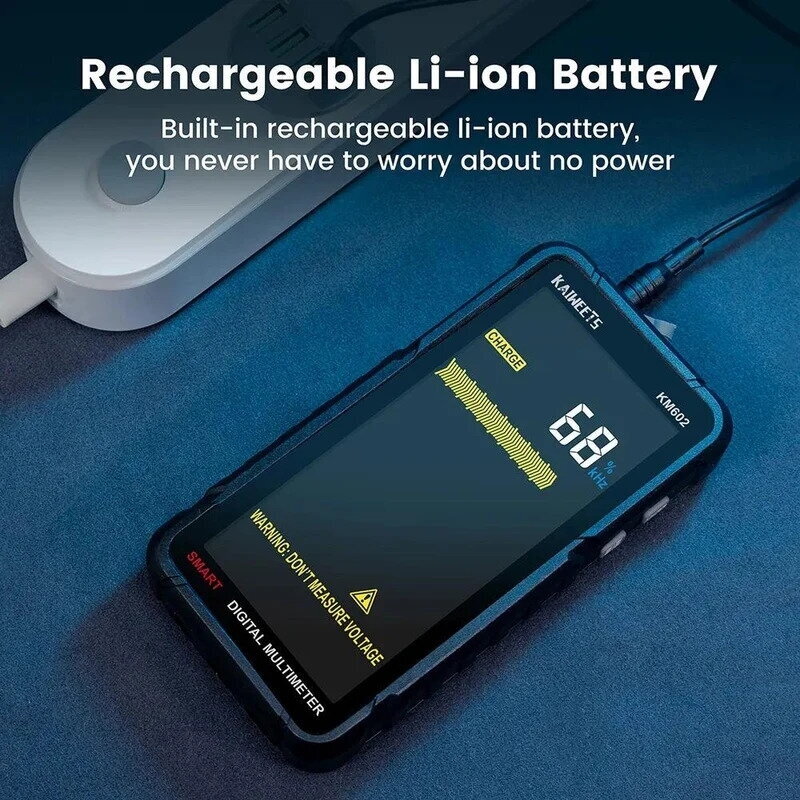

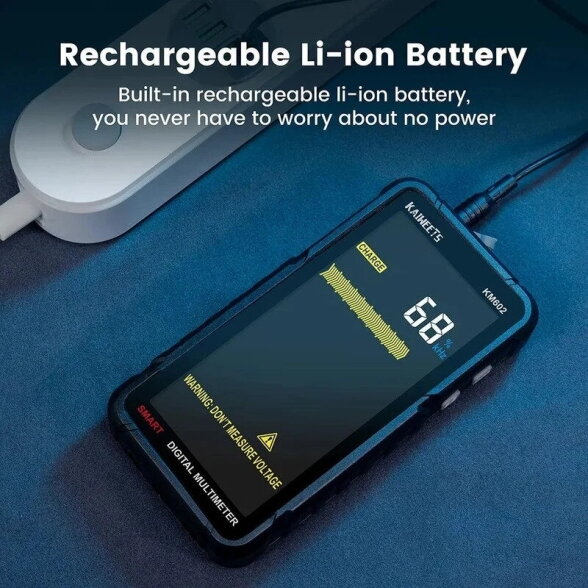

Integruotas 3,7 V ličio jonų akumuliatorius įkraunamas per prietaiso įkrovimo jungtį. Gamintojo nurodyta akumuliatoriaus talpa – 1200 mAh. Komplekte yra įkrovimo kabelis ir EVA transportavimo dėklas.

Pagrindinės funkcijos

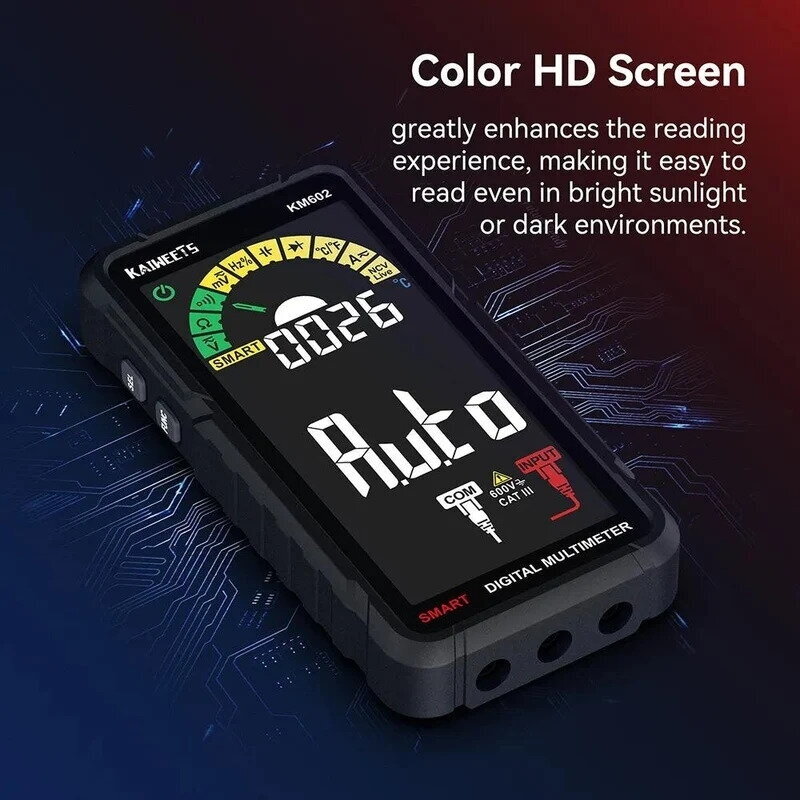

• 6000 atskaitų ekranas su skaitmeniniais rodmenimis ir grafine skale.
• SMART režimas – automatinis AC/DC įtampos, varžos ir grandinės vientisumo atpažinimas.

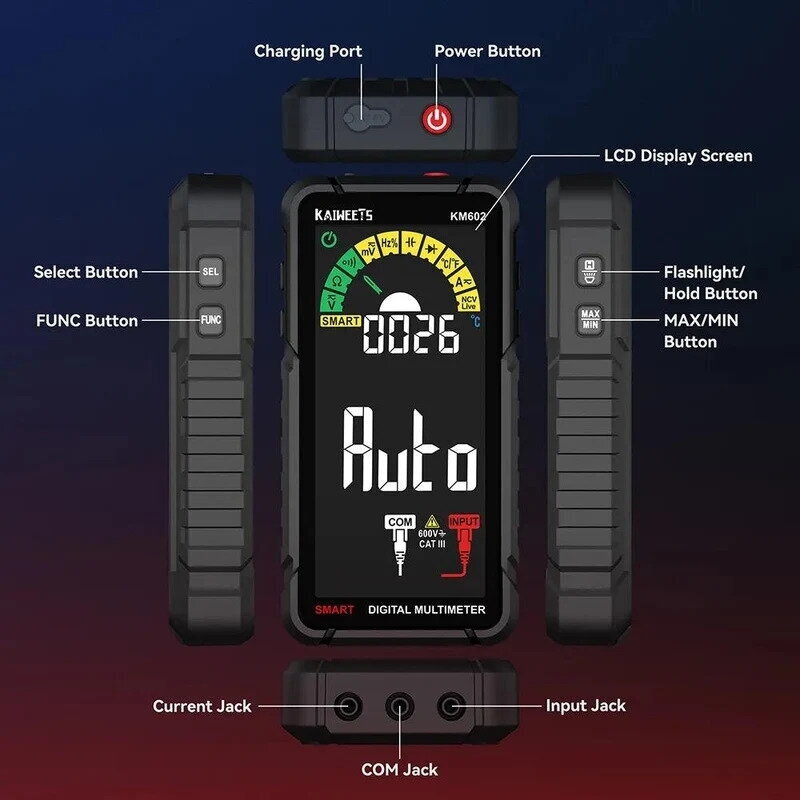

• Rankinis matavimo funkcijos pasirinkimas FUNC ir SEL mygtukais.
• „True RMS“ – kintamosios įtampos ir srovės tikrosios efektinės vertės matavimas.
• HOLD – matavimo rodmens užfiksavimas ekrane.
• MAX/MIN – didžiausios ir mažiausios rodmens vertės registravimas.
• NCV – bekontaktis kintamosios įtampos aptikimas su garsiniu signalu.
• LIVE – fazinio laidininko aptikimas naudojant raudoną matavimo zondą.
• Diodų patikra su tiesioginio įtampos kritimo rodymu.
• Grandinės vientisumo patikra su garsiniu signalu.
• Temperatūros matavimas naudojant K tipo termoporą; rodymas °C ir °F.
• Automatinis srovės matavimo režimo įjungimas, prijungus laidą prie A lizdo.
• Matavimo lizdų šviesos indikatoriai padeda pasirinkti tinkamas jungtis.
• Neteisingai prijungto srovės matavimo laido ir perdegusio saugiklio indikacija.
• Integruotas žibintuvėlis ir apsauginis silikoninis dėklas.
• Automatinis išsijungimas po 15 minučių neveikimo; funkciją galima išjungti.
• Išsikraunančio akumuliatoriaus ir įkrovimo būsenos indikacija.

Matavimo diapazonai ir tikslumas

Matavimo funkcija/Diapazonai/Tikslumas

• Nuolatinė įtampa (DC) 600 mV / 6 V / 60 V / 600 V, ±(0,5 % + 3)
• Kintamoji įtampa (AC) 6 V / 60 V / 600 V, ±(0,8 % + 3)
• Nuolatinė ir kintamoji srovė (DC/AC) 600 mA / 6 A,±(1,2 % + 3)
• Nuolatinė ir kintamoji srovė (DC/AC), didžiausias diapazonas 10 A, ±(1,8 % + 3)
• Varža 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ, ±(1,0 % + 5)
• Varža, didžiausias diapazonas 60 MΩ, ±(1,5 % + 10)
• Talpa 6 nF / 60 nF / 600 nF / 6 µF / 60 µF / 600 µF, ±(4,0 % + 5)
• Talpa, didžiausi diapazonai 6 mF / 60 mF, ±(5,0 % + 5)
• Dažnis 60 Hz / 600 Hz / 6 kHz / 60 kHz / 600 kHz / 6 MHz / 10 MHz, ±(1,0 % + 3)
• Impulsų užpildymo koeficientas 1,0–99,0 %, ±(1,0 % + 2)

Temperatūros matavimas, Tikslumas

• −40–0 °C , ±3 °C
• 0–1000 °C, ±2,0 % arba ±2 °C

Temperatūra matuojama K tipo termopora. Nurodytas diapazonas yra multimetro matavimo diapazonas; naudojamos termoporos leistina temperatūra turi atitikti matuojamą temperatūrą.

Skiriamoji geba

• Matavimo funkcija/Diapazonai/Skiriamoji geba pagal instrukciją
• Nuolatinė įtampa, mažieji diapazonai 600 mV / 6 V / 60 V, 0,1 mV / 0,001 V / 0,01 V
• Kintamoji įtampa, mažieji diapazonai 6 V / 60 V, 0,001 V / 0,01 V
• Nuolatinė ir kintamoji srovė 600 mA / 6 A / 10 A, 0,1 mA / 0,001 A / 0,01 A
• Varža 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ, 0,1 Ω / 0,001 kΩ / 0,01 kΩ / 0,1 kΩ / 0,001 MΩ / 0,01 MΩ
• Talpa 6 nF / 60 nF / 600 nF / 6 µF / 60 µF / 600 µF / 6 mF / 60 mF, 0,001 nF / 0,01 nF / 0,1 nF / 0,001 µF / 0,01 µF / 0,1 µF / 0,001 mF / 0,01 mF
• Dažnis 60 Hz / 600 Hz / 6 kHz / 60 kHz / 600 kHz / 6 MHz / 10 MHz, 0,01 Hz / 0,1 Hz / 0,001 kHz / 0,01 kHz / 0,1 kHz / 0,001 MHz / 0,01 MHz
• Impulsų užpildymo koeficientas 1,0–99,0 %, 0,1 %

Papildomi techniniai parametrai

• Ekrano atskaitų skaičius 6000
• Rodmenų atnaujinimo dažnis Apie 3 kartus per sekundę
• AC matavimo metodas „True RMS“
• AC įtampos ir srovės dažnių juosta 40 Hz–1 kHz
• Įtampos matavimo įėjimo varža Apie 10 MΩ
• Didžiausia matuojama įtampa 600 V AC/DC
• Didžiausia matuojama srovė 10 A AC/DC
• Saugos kategorija CAT III 600 V
• Taršos laipsnis 2
• Naudojimo aukštis Mažiau nei 2000 m virš jūros lygio
• Maitinimas Integruotas įkraunamas 3,7 V ličio jonų akumuliatorius
• Akumuliatoriaus talpa 1200 mAh
• Rekomenduojami įkroviklio parametrai 5 V / 1 A
• Visiško įkrovimo trukmė Apie 3 valandas
• Srovės matavimo saugiklis F10 A / 250 V
• Saugiklio matmenys pagal produkto puslapį Ø5 × 20 mm
• Varžos matavimo apsauga nuo perkrovos 250 V
• Grandinės vientisumo garsinis signalas Kai varža yra maždaug 50 Ω arba mažesnė
• Diodų patikros atviros grandinės įtampa Apie 3 V
• Matavimo lizdų indikacija Pasirinkto lizdo indikatorius sumirksi 5 kartus
• Diapazono viršijimo indikacija „OL“
• Poliarumo indikacija Neigiamai vertei rodomas minuso ženklas
• Perdegusio saugiklio indikacija Yra
• Neteisingai prijungto srovės matavimo laido indikacija „LEAd“
• Automatinis išsijungimas Po 15 minučių neveikimo, galima išjungti
• Darbinė temperatūra 0–40 °C
• Darbinė santykinė oro drėgmė Mažesnė nei 80 %, be kondensacijos
• Laikymo temperatūra −10–60 °C
• Laikymo santykinė oro drėgmė Mažesnė nei 70 %

Tikslumo sąlygos

Tikslumas nurodomas formule ±(% nuo rodmens + paskutinio skaitmens vienetų skaičius). Gamintojas deklaruoja šį tikslumą vienus metus po kalibravimo, esant 18–28 °C aplinkos temperatūrai ir ne didesnei kaip 80 % santykinei oro drėgmei.

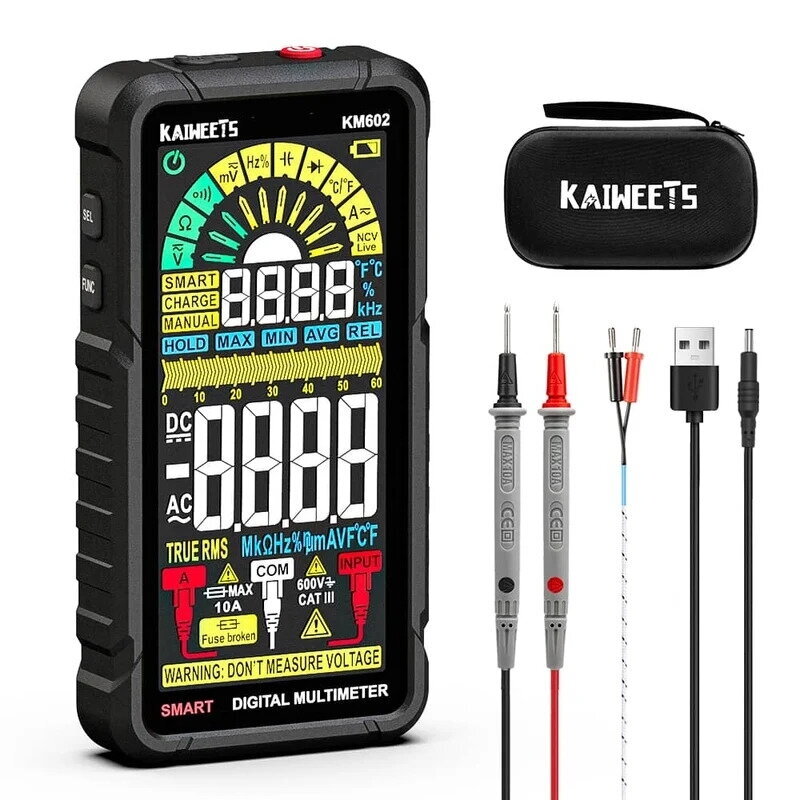

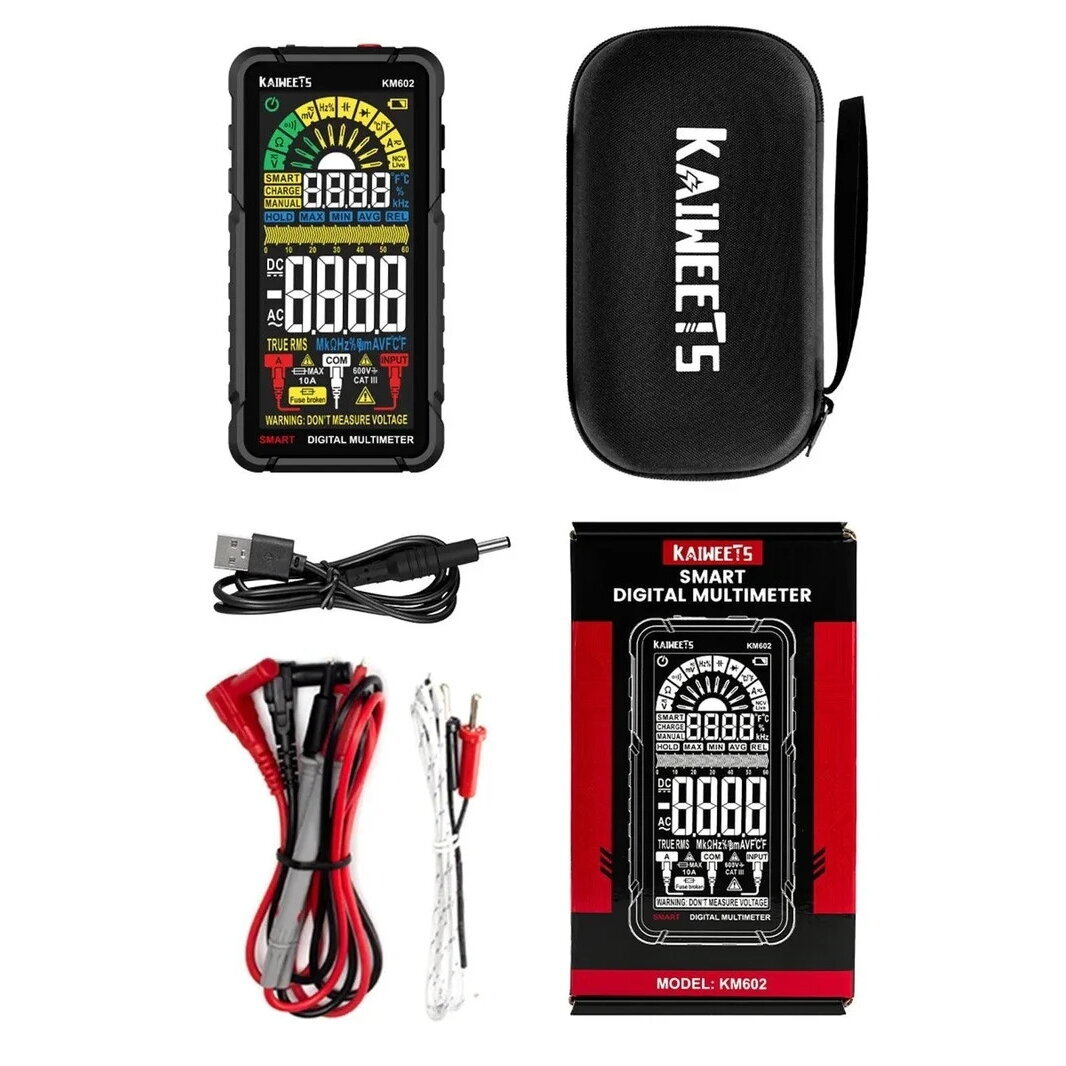

Komplektacija

• KAIWEETS KM602 multimetras.
• Du matavimo laidai su zondais.
• K tipo termopora.
• Įkrovimo kabelis.
• EVA transportavimo dėklas.
• Naudojimo instrukcija.
• Naudojimo apribojimas

Įkrovimo metu matavimų atlikti negalima.
