KAIWEETS KE2500 izoliacijos varžos matuoklis iki 200 GΩ, 2500 V

KAIWEETS KE2500 – profesionalus skaitmeninis izoliacijos varžos matuoklis, skirtas elektros instaliacijų, kabelių, variklių, transformatorių, generatorių, saulės elektrinių komponentų ir kitos elektros įrangos izoliacijos būklei tikrinti.

Prietaisas leidžia pasirinkti net 5 izoliacijos bandymo įtampas – 100 V, 250 V, 500 V, 1000 V ir 2500 V DC, o izoliacijos varžos matavimo diapazonas siekia net 200 GΩ. Dėl 2500 V bandymo įtampos KE2500 tinka ir reiklesniems pramoninės elektros įrangos bei aukštesnės izoliacijos varžos matavimams.

Integruotos DAR (Dielectric Absorption Ratio) ir PI (Polarization Index) funkcijos leidžia išsamiau įvertinti izoliacijos būklę bei jos kitimą per tam tikrą laiką. Prietaisas taip pat turi reguliuojamą ribinę vertę ir automatinę PASS / FAIL funkciją, kuri leidžia greitai įvertinti, ar išmatuota izoliacijos varža atitinka nustatytą kriterijų.

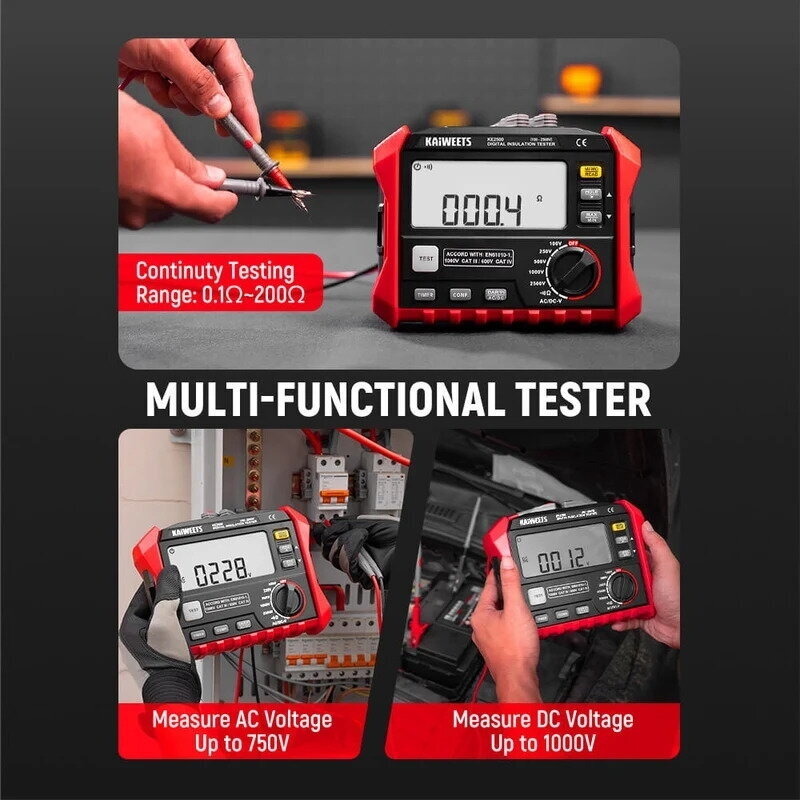

KE2500 nėra skirtas vien tik izoliacijos varžai matuoti – juo taip pat galima matuoti AC ir DC įtampą bei grandinės tęstinumą / mažą varžą.

Pagrindinės savybės

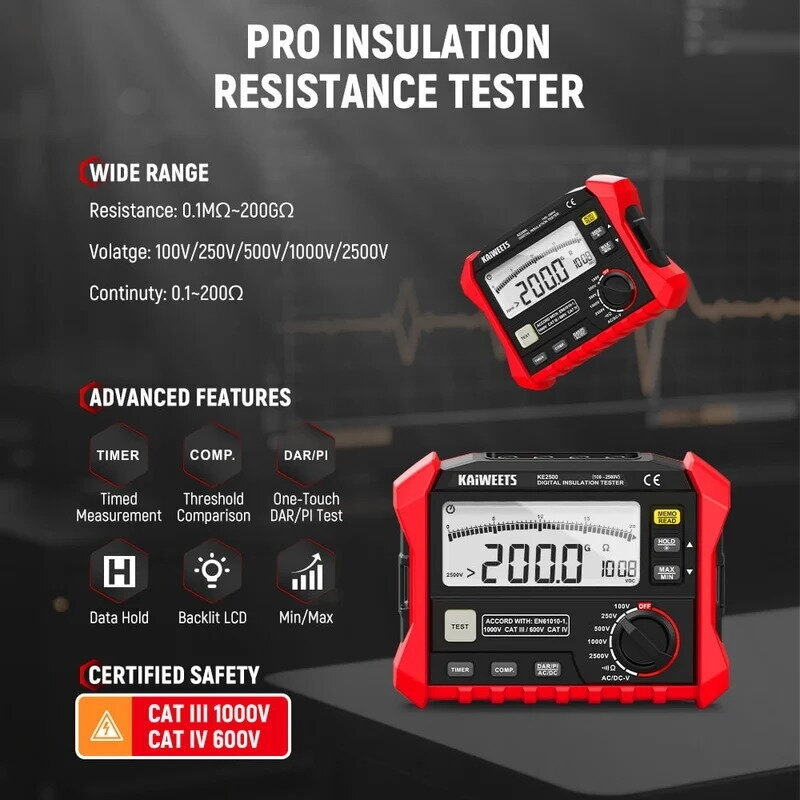

• Izoliacijos varžos matavimas nuo 0,1 MΩ iki 200 GΩ.
• Net 5 pasirenkamos izoliacijos bandymo įtampos:
  • 100 V;
  • 250 V;
  • 500 V;
  • 1000 V;
  • 2500 V.
• Bandymo įtampos tikslumas: ±10 %.
• Trumpojo jungimo bandymo srovė: apie 3,0 mA.
• Maksimali talpinė apkrova: 1 µF.
• DAR funkcija – dielektrinės absorbcijos santykio nustatymas.
• PI funkcija – poliarizacijos indekso nustatymas.
• PASS / FAIL funkcija pagal nustatytą izoliacijos varžos ribą.
• Laikmačio funkcija izoliacijos bandymams.
• Matavimo rezultatų išsaugojimo / valdymo funkcija.
• DC įtampos matavimas iki 1000 V.
• AC įtampos matavimas iki 750 V.
• Tęstinumo / mažos varžos matavimas iki 200 Ω.
• Garsinis tęstinumo signalas, kai varža mažesnė nei 50 Ω.
• HOLD duomenų sulaikymo funkcija.

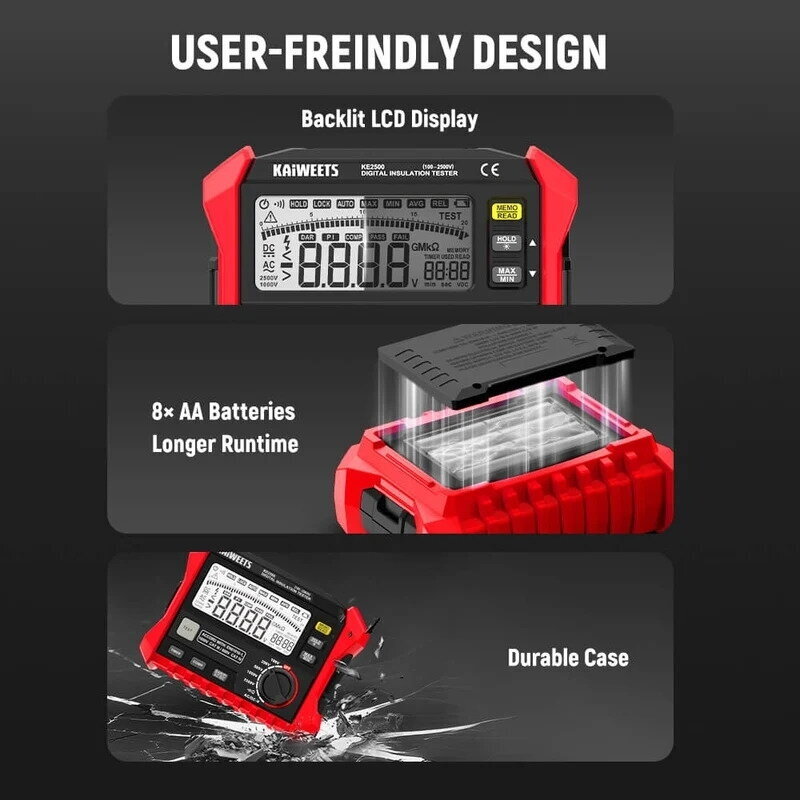

• LCD ekranas su apšvietimu.

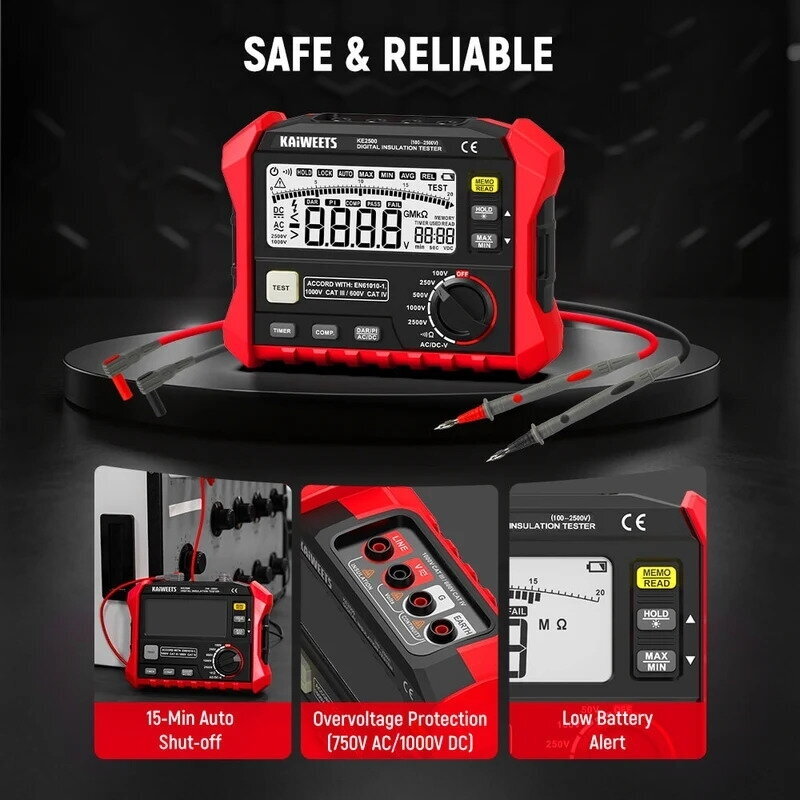

• Automatinis išsijungimas maždaug po 15 minučių.
• Apsauga nuo perkrovos.
• Saugos kategorija CAT III 1000 V / CAT IV 600 V.
• Atitinka IEC/EN 61010-1 reikalavimus.

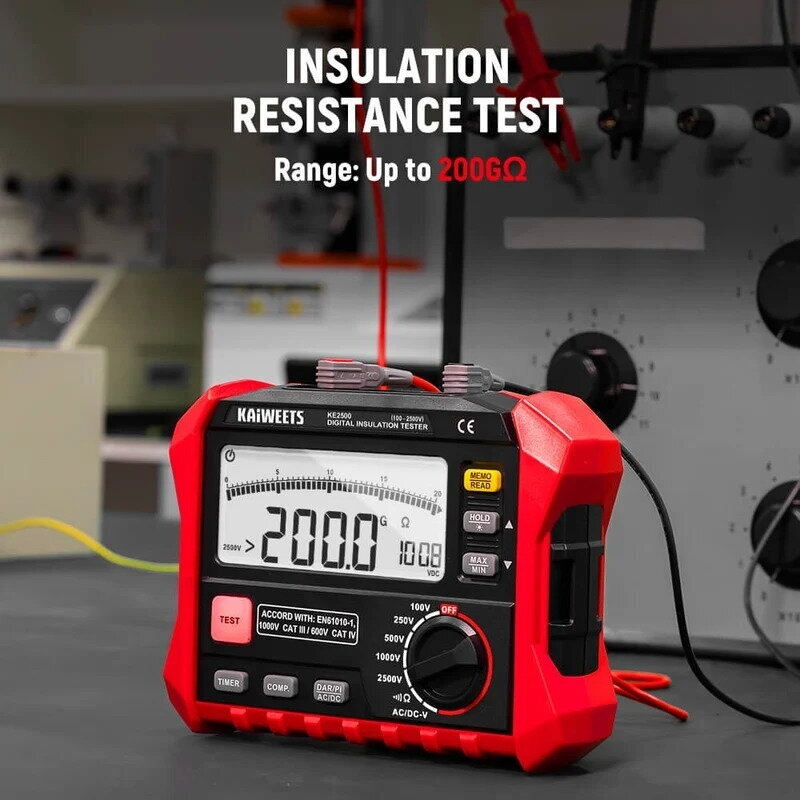

Izoliacijos varžos matavimas

• Izoliacijos varžos matavimo diapazonas 0,1 MΩ–200,0 GΩ
• Bandymo įtampos 100 / 250 / 500 / 1000 / 2500 V DC
• Bandymo įtampos tikslumas ±10 %
• Trumpojo jungimo bandymo srovė apie 3,0 mA
• Maksimali talpinė apkrova 1 µF
• DAR funkcija Taip
• PI funkcija Taip
• Laikmačio funkcija Taip
• PASS / FAIL vertinimas Taip
• Reguliuojama ribinė reikšmė Taip

DC įtampos matavimas

• Matavimo diapazonas Iki 1000 V DC
• Skiriamoji geba 1 V
• Tikslumas ±(1,0 % rodmens + 5 skaitmenys)

AC įtampos matavimas

• Matavimo diapazonas Iki 750 V AC
• Skiriamoji geba 1 V
• Tikslumas ±(1,0 % rodmens + 5 skaitmenys)
• Dažnių diapazonas 40–400 Hz
• Matuojamo signalo tipas Sinusinė banga

Tęstinumo / varžos matavimas

• Matavimo diapazonas Iki 200 Ω
• Skiriamoji geba 0,1 Ω
• Tikslumas ±(1,0 % rodmens + 5 skaitmenys)
• Garsinis tęstinumo signalas Kai varža <50 Ω

Bendrieji techniniai parametrai

• Izoliacijos varžos diapazonas 0,1 MΩ–200,0 GΩ
• Izoliacijos bandymo įtampos 100 / 250 / 500 / 1000 / 2500 V DC
• DC įtampos matavimas Iki 1000 V
• AC įtampos matavimas Iki 750 V
• AC dažnių diapazonas 40–400 Hz
• Tęstinumo / varžos diapazonas Iki 200 Ω
• Duomenų sulaikymas HOLD Taip
• Duomenų valdymo / išsaugojimo funkcija Taip
• Ekranas LCD su apšvietimu
• Automatinis išsijungimas Maždaug po 15 min.
• Saugos standartas IEC/EN 61010-1
• Saugos kategorija CAT III 1000 V / CAT IV 600 V
• Darbinė temperatūra 0–40 °C
• Laikymo temperatūra –20–60 °C
• Santykinė oro drėgmė 40–75 % RH
• Darbinis aukštis Iki 2000 m – CAT III 1000 V
• Darbinis aukštis CAT II Iki 3000 m – CAT II 1000 V
• Matmenys 180 × 140 × 65 mm
• Maitinimas 8 × 1,5 V AA baterijos
• Temperatūros koeficientas Kai aplinkos temperatūra yra žemesnė nei 18 °C arba aukštesnė nei 28 °C, gamintojas nurodo papildomą temperatūros koeficientą: kiekvienam 1 °C – 0,05 × nurodytas matavimo tikslumas.

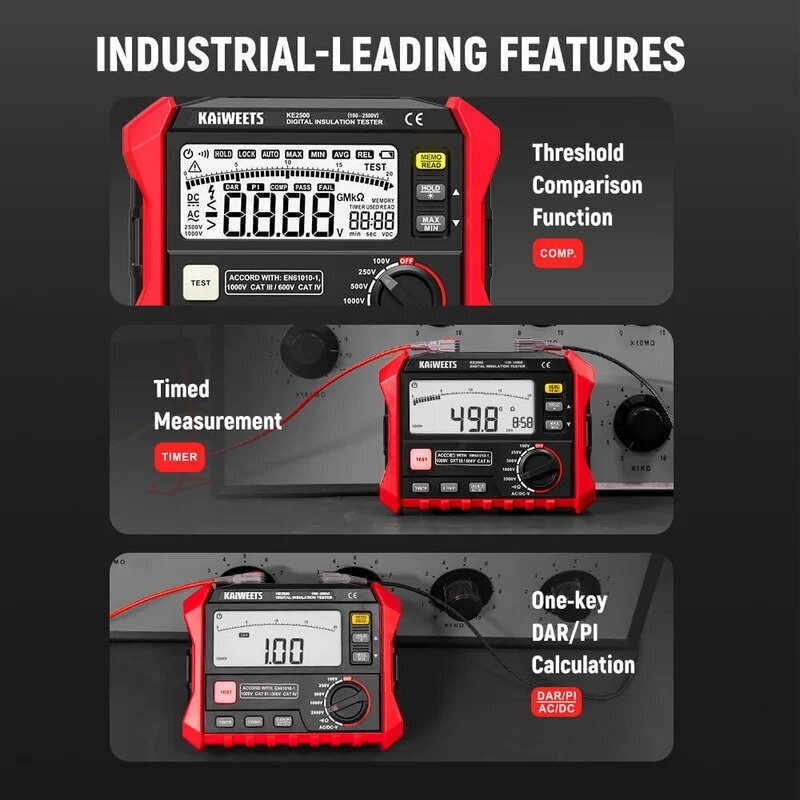

DAR ir PI funkcijos

DAR – dielektrinės absorbcijos santykis

DAR (Dielectric Absorption Ratio) naudojamas izoliacijos būklei įvertinti pagal izoliacijos varžos kitimą per nustatytą laiką. Ši funkcija gali padėti aptikti izoliacijos drėgmės, užterštumo ar senėjimo požymius.

PI – poliarizacijos indeksas

PI (Polarization Index) naudojamas ilgalaikiam izoliacijos būklės įvertinimui. Šis rodiklis ypač aktualus tikrinant:

• elektros variklius;
• generatorius;
• transformatorius;
• kabelius;
• kitą aukštesnės įtampos elektros įrangą.

KAIWEETS KE2500 DAR ir PI reikšmes apskaičiuoja pačiame prietaise, todėl nereikia atskirai skaičiuoti matavimo rezultatų.

PASS / FAIL funkcija

Naudotojas gali nustatyti pageidaujamą izoliacijos varžos ribinę reikšmę. Atlikus matavimą, KE2500 parodo PASS arba FAIL, todėl galima greitai nustatyti, ar tikrinamos įrangos izoliacijos varža atitinka nustatytus reikalavimus. Ši funkcija ypač naudinga atliekant pasikartojančius įrangos patikrinimus, techninę priežiūrą ar kokybės kontrolę.

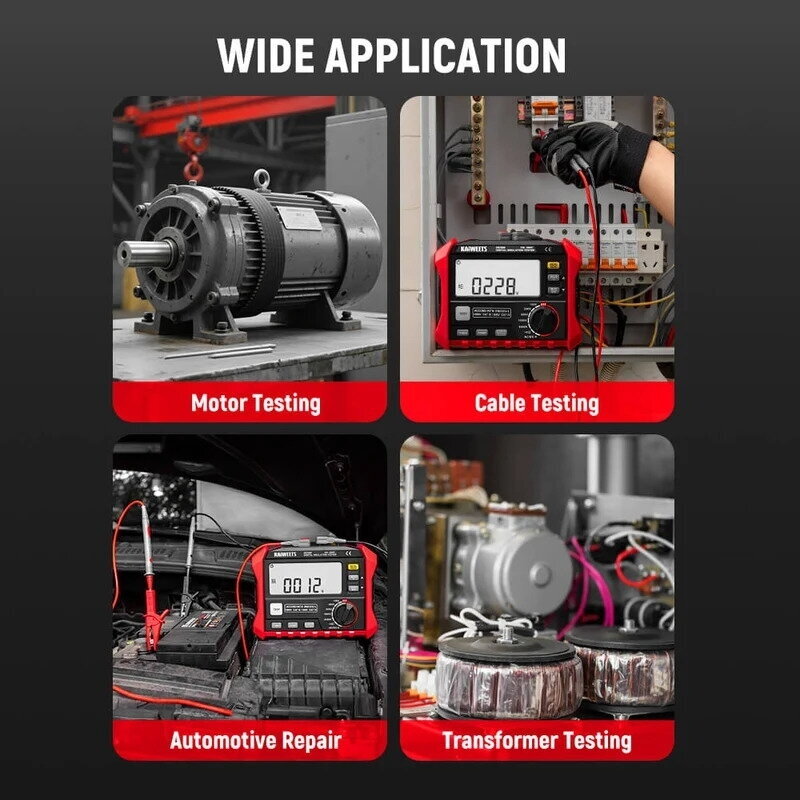

Naudojimo sritys

KAIWEETS KE2500 tinka:

• elektros kabelių izoliacijos tikrinimui;
• pastatų elektros instaliacijos patikrai;
• elektros variklių izoliacijos patikrai;
• transformatorių patikrai;
• generatorių izoliacijos matavimams;
• elektros skirstomųjų spintų priežiūrai;
• pramoninės elektros įrangos diagnostikai;
• šildymo kabelių patikrai;
• elektros įrankių izoliacijos patikrai;
• saulės elektrinių elektros grandinių patikrai;
• profilaktinei elektros įrangos techninei priežiūrai.

Dėl 2500 V bandymo įtampos ir iki 200 GΩ matavimo diapazono KE2500 ypač tinkamas profesionaliam naudojimui, kai standartinės 500 V ar 1000 V bandymo įtampos nepakanka.

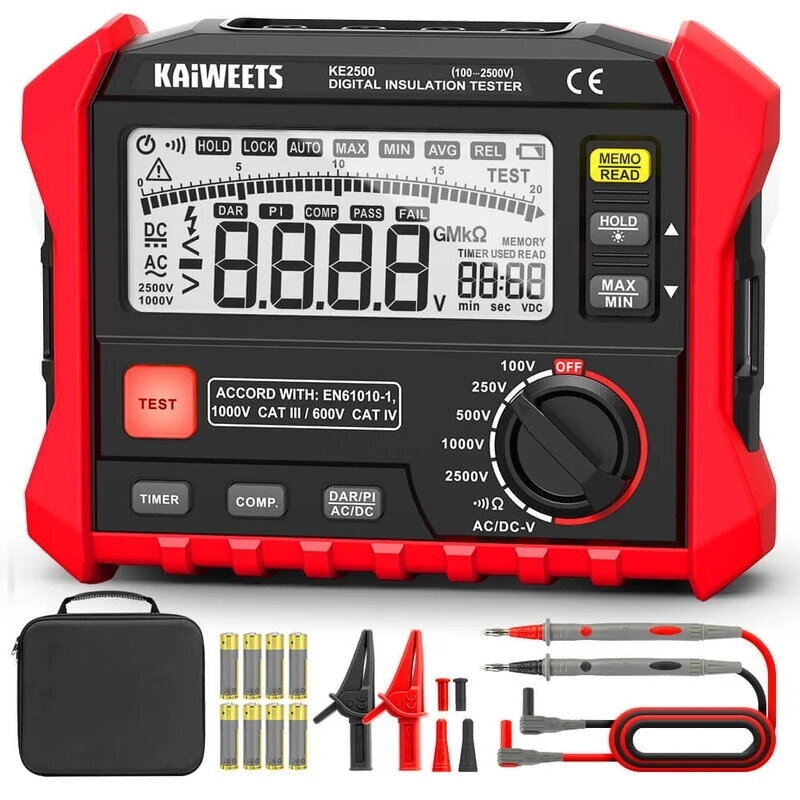

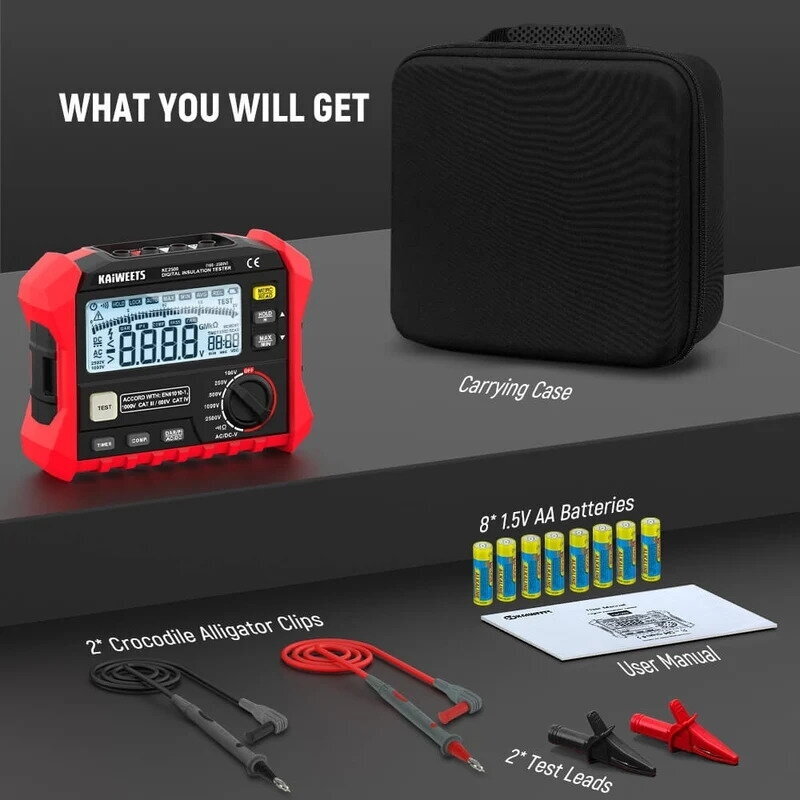

Komplektacija

• 1 × KAIWEETS KE2500 izoliacijos varžos matuoklis;
• 2 × matavimo laidai;
• 2 × krokodilo tipo gnybtai;
• 8 × 1,5 V AA baterijos;
• 1 × transportavimo / apsauginis dėklas;
• 1 × naudojimo instrukcija.
