KAIWEETS KE1000 izoliacijos varžos matuoklis

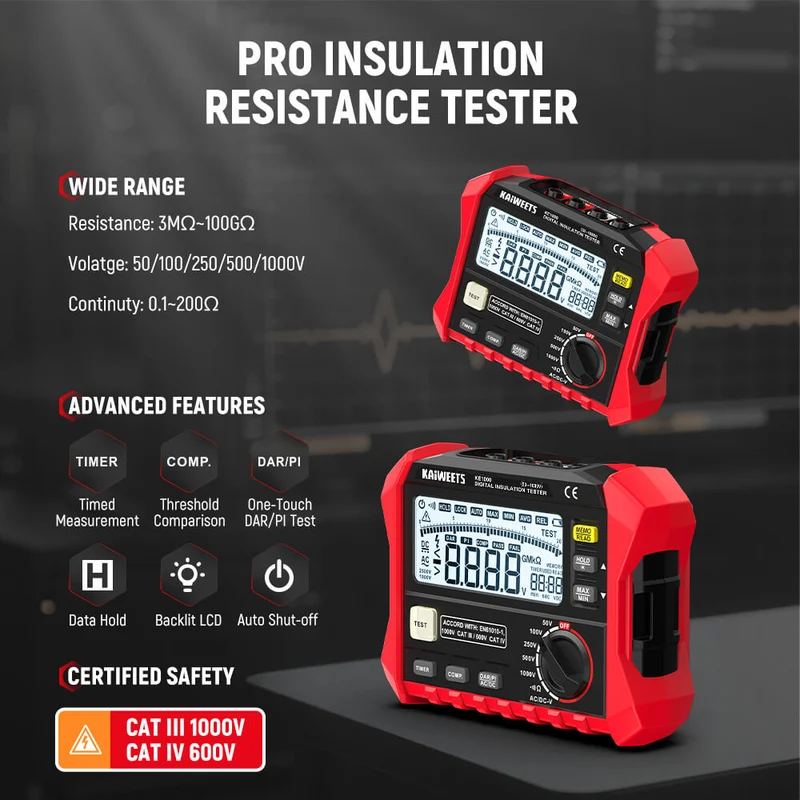

KAIWEETS KE1000 – profesionalus skaitmeninis izoliacijos varžos matuoklis, skirtas elektros kabelių, variklių, transformatorių, elektros instaliacijų, skirstomųjų skydų ir kitos elektros įrangos izoliacijos būklei tikrinti.

Prietaisas leidžia pasirinkti net 5 izoliacijos bandymo įtampas: 50 V, 100 V, 250 V, 500 V ir 1000 V, o izoliacijos varžos matavimo diapazonas siekia iki 100 GΩ.

Be izoliacijos matavimo, KE1000 gali būti naudojamas kaip daugiafunkcis elektrinių parametrų matuoklis – juo galima matuoti AC ir DC įtampą bei grandinės tęstinumą / mažą varžą.

Integruotos DAR (Dielectric Absorption Ratio) ir PI (Polarization Index) funkcijos automatiškai apskaičiuoja dielektrinės absorbcijos santykį bei poliarizacijos indeksą, todėl nereikia papildomai naudoti chronometro ar atlikti skaičiavimų rankiniu būdu.

Pagrindinės savybės

• Izoliacijos varžos matavimas iki 100 GΩ.
• 5 pasirenkamos izoliacijos bandymo įtampos:
  • 50 V;
  • 100 V;
  • 250 V;
  • 500 V;
  • 1000 V.

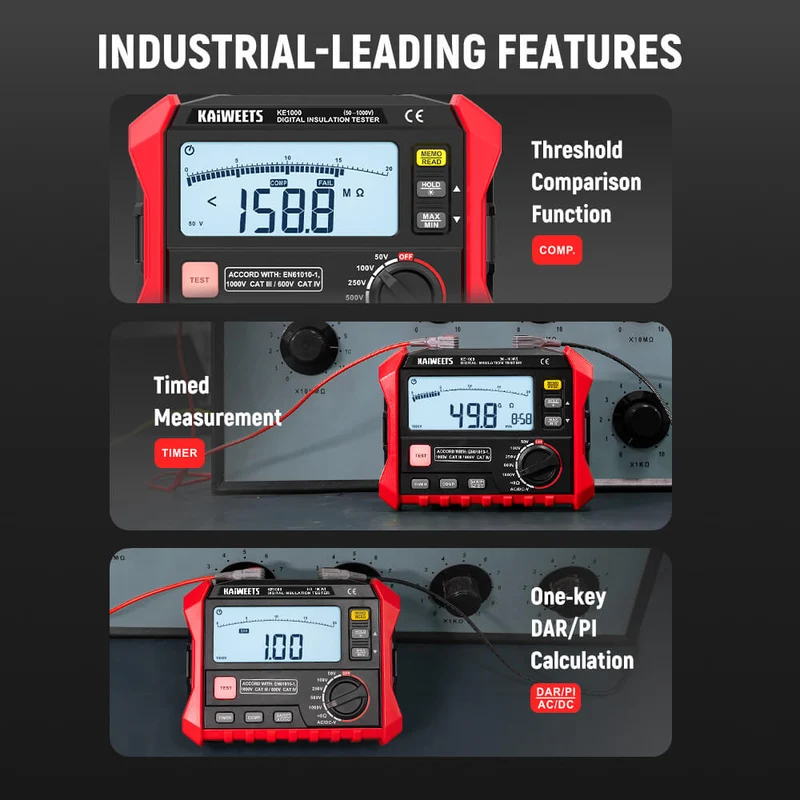

• DAR funkcija – automatinis dielektrinės absorbcijos santykio skaičiavimas.
• PI funkcija – automatinis poliarizacijos indekso skaičiavimas.
• Integruota matavimo laikmačio funkcija.
• Galimybė išsaugoti ir peržiūrėti ankstesnius matavimo rezultatus.
• Reguliuojamos ribinės reikšmės.
• PASS / FAIL vertinimo funkcija.

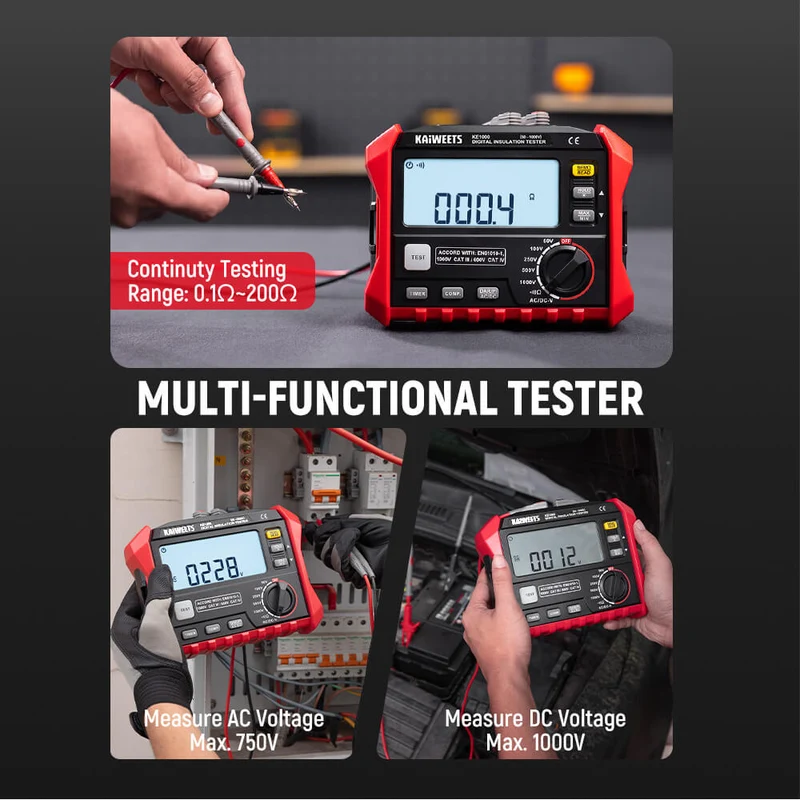

• DC įtampos matavimas iki 1000 V.
• AC įtampos matavimas iki 750 V.
• Tęstinumo ir mažos varžos matavimas iki 200 Ω.
• Garsinis signalas, kai varža mažesnė nei 50 Ω.

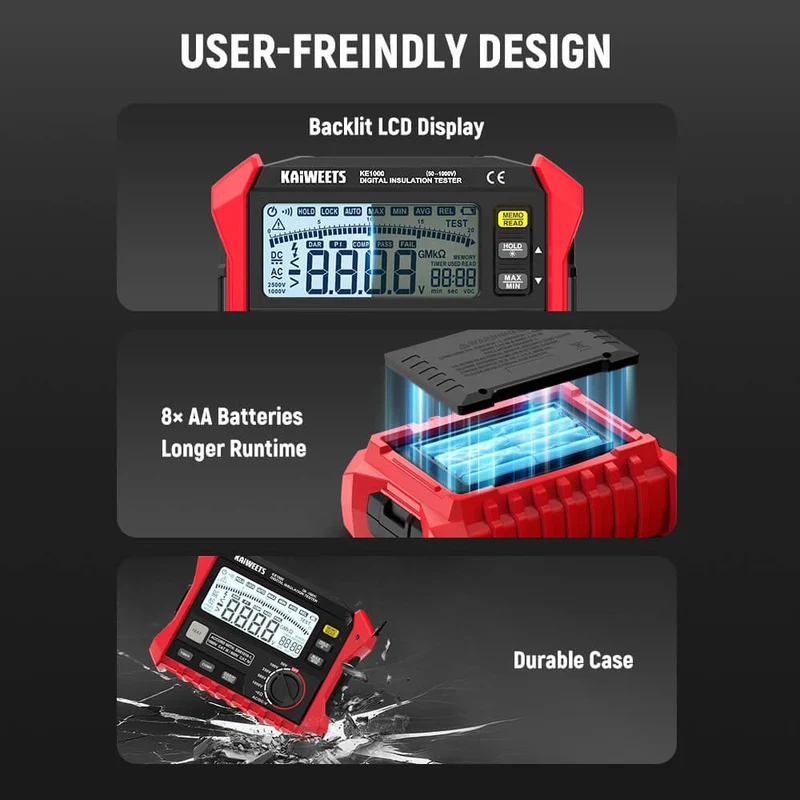

• Didelis apšviečiamas LCD ekranas.
• Duomenų sulaikymo HOLD funkcija.
• Automatinis išsijungimas maždaug po 15 min.
• Dvigubai izoliuotas korpusas.
• Apsauginis guminis apvalkalas darbui sudėtingesnėmis sąlygomis.
• Saugos kategorijos:
  • CAT III 1000 V;
  • CAT IV 600 V.

Izoliacijos varžos matavimas

• Izoliacijos varžos diapazonas 3,00 MΩ–100,0 GΩ
• Bandymo įtampos 50 / 100 / 250 / 500 / 1000 V
• Tikslumas iki 20 GΩ ±(3 % + 5 skaitmenys)
• Tikslumas iki 100 GΩ ±(5 % + 5 skaitmenys)
• Maksimali nurodoma bazinė paklaida ±10 %
• Trumpojo jungimo bandymo srovė apie 3,0 mA
• Maksimali talpinė apkrova 1 µF
• DAR funkcija Taip
• PI funkcija Taip
• Laikmačio funkcija Taip

DC įtampos matavimas

• Matavimo diapazonas 0–1000 V DC
• Skiriamoji geba 1 V
• Tikslumas ±(1,0 % rodmens + 5 skaitmenys)

AC įtampos matavimas

• Matavimo diapazonas 0–750 V AC
• Skiriamoji geba 1 V
• Tikslumas ±(1,0 % rodmens + 5 skaitmenys)
• Dažnių diapazonas 40–400 Hz
• Signalo tipas Sinusinė banga

Tęstinumo / varžos matavimas

• Matavimo diapazonas 0,1–200 Ω
• Maksimalus diapazonas 200 Ω
• Skiriamoji geba 0,1 Ω
• Tikslumas ±(1,0 % rodmens + 5 skaitmenys)
• Garsinis signalas Kai varža <50 Ω

Bendrieji techniniai parametrai

• Izoliacijos varžos diapazonas 3,00 MΩ–100,0 GΩ
• Izoliacijos bandymo įtampos 50 / 100 / 250 / 500 / 1000 V
• DC įtampos diapazonas Iki 1000 V DC
• AC įtampos diapazonas Iki 750 V AC
• AC dažnių diapazonas 40–400 Hz
• Tęstinumo diapazonas Iki 200 Ω
• DAR funkcija Taip
• PI funkcija Taip
• PASS / FAIL funkcija Taip
• Matavimų išsaugojimas Taip
• Laikmačio funkcija Taip
• HOLD funkcija Taip
• Ekranas LCD su apšvietimu
• Automatinis išsijungimas Maždaug po 15 min.
• Saugos standartas IEC/EN 61010-1
• Saugos kategorija CAT III 1000 V / CAT IV 600 V
• Darbinė temperatūra 0–40 °C
• Laikymo temperatūra –20–60 °C
• Santykinė oro drėgmė 40–75 % RH
• Darbinis aukštis Iki 2000 m CAT III 1000 V
• Darbinis aukštis CAT II Iki 3000 m CAT II 1000 V
• Matmenys 180 × 140 × 65 mm
• Maitinimas 8 × 1,5 V AA baterijos
• Temperatūros koeficientas Kai aplinkos temperatūra yra žemesnė nei 18 °C arba aukštesnė nei 28 °C, taikomas papildomas temperatūros koeficientas:
• kiekvienam 1 °C – 0,05 × nurodytas matavimo tikslumas.

DAR ir PI funkcijos

DAR – Dielectric Absorption Ratio – dielektrinės absorbcijos santykis. Šis parametras padeda įvertinti izoliacinės medžiagos būklę pagal izoliacijos varžos kitimą per nustatytą laiką.

PI – Polarization Index – poliarizacijos indeksas, naudojamas vertinant elektros variklių, generatorių, transformatorių, kabelių ir kitos elektros įrangos izoliacijos kokybę.

KAIWEETS KE1000 šiuos rodiklius apskaičiuoja automatiškai.

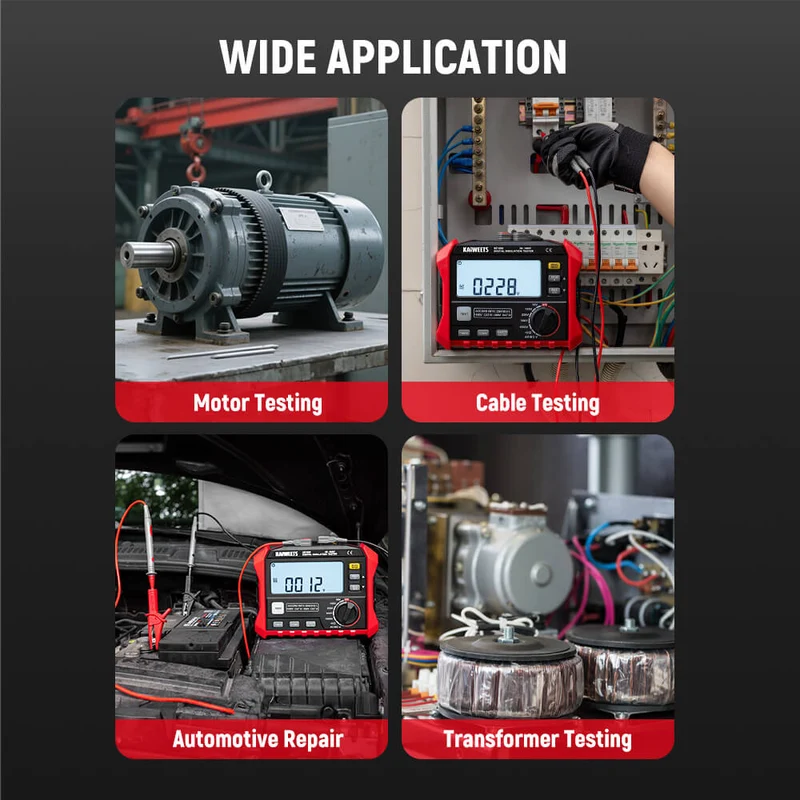

KAIWEETS KE1000 gali būti naudojamas tikrinant:

• elektros instaliaciją;
• elektros kabelius;
• elektros variklius;
• generatorius;
• transformatorius;
• skirstomuosius skydus;
• elektros spintas;
• buitinius ir pramoninius elektros įrenginius;
• šildymo kabelius;
• elektros įrankius;
• izoliacines medžiagas;
• elektros įrangos izoliacijos būklę profilaktinės priežiūros metu.
• Tinka elektrikams, techninės priežiūros specialistams, elektros montuotojams ir pramoninės įrangos priežiūrai.

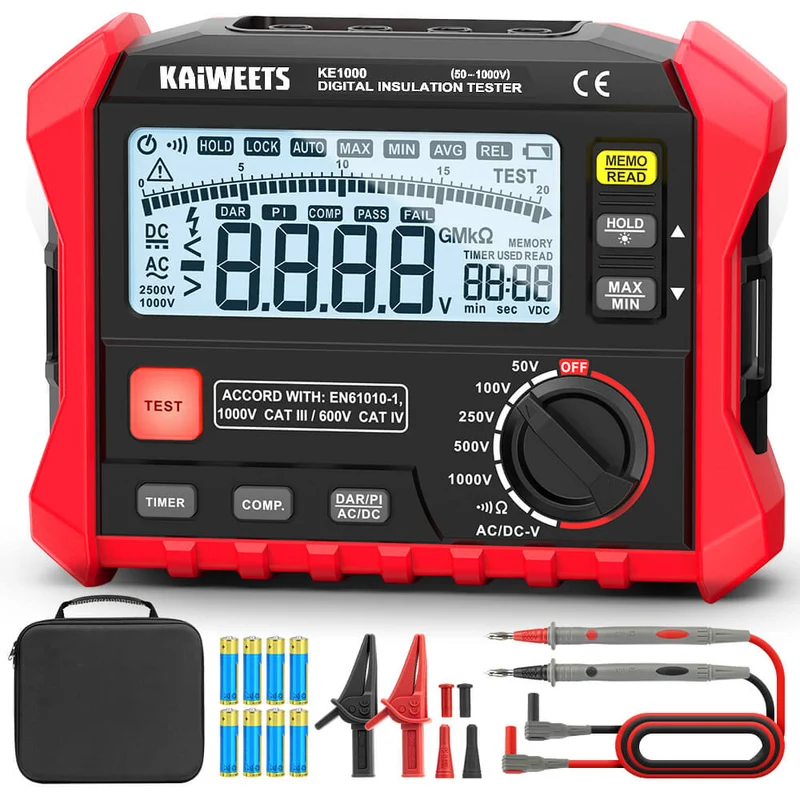

Komplektacija

• 1 × KAIWEETS KE1000 izoliacijos varžos matuoklis;
• 2 × matavimo laidai;
• 8 × baterijos;
• 1 × EVA apsauginis dėklas;
• 1 × naudojimo instrukcija;
• 1 × pakuotės dėžutė.
