KAIWEETS HT208F skaitmeninės srovės matavimo replės, AC/DC, 1000 A, True RMS

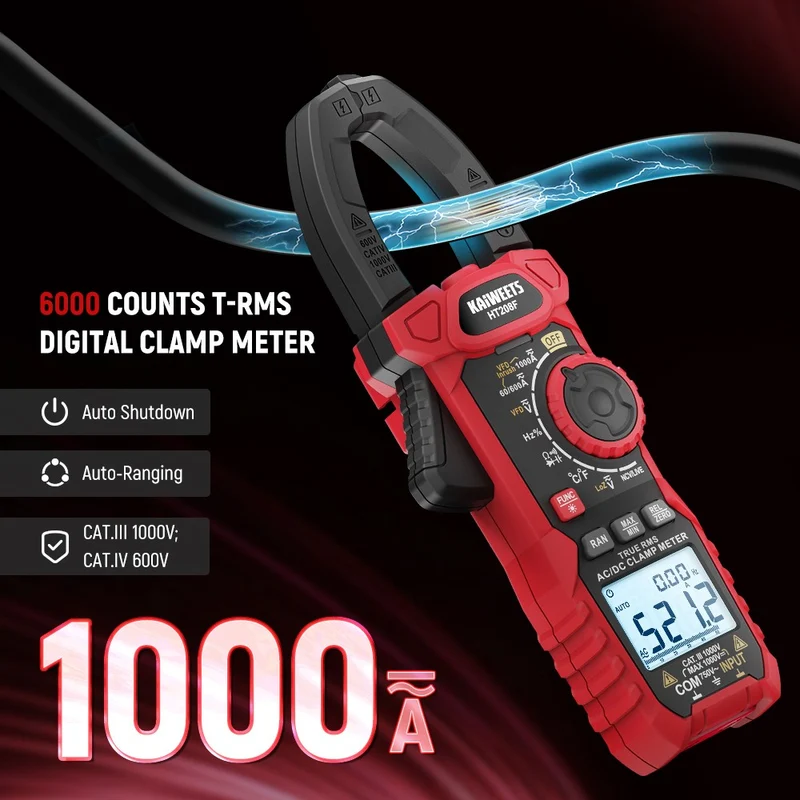

KAIWEETS HT208F – daugiafunkcės skaitmeninės srovės matavimo replės, skirtos elektros grandinių, variklių ir kitos elektros įrangos diagnostikai. Prietaisas matuoja kintamąją bei nuolatinę srovę iki 1000 A, nuolatinę įtampą iki 1000 V ir kintamąją įtampą iki 750 V.

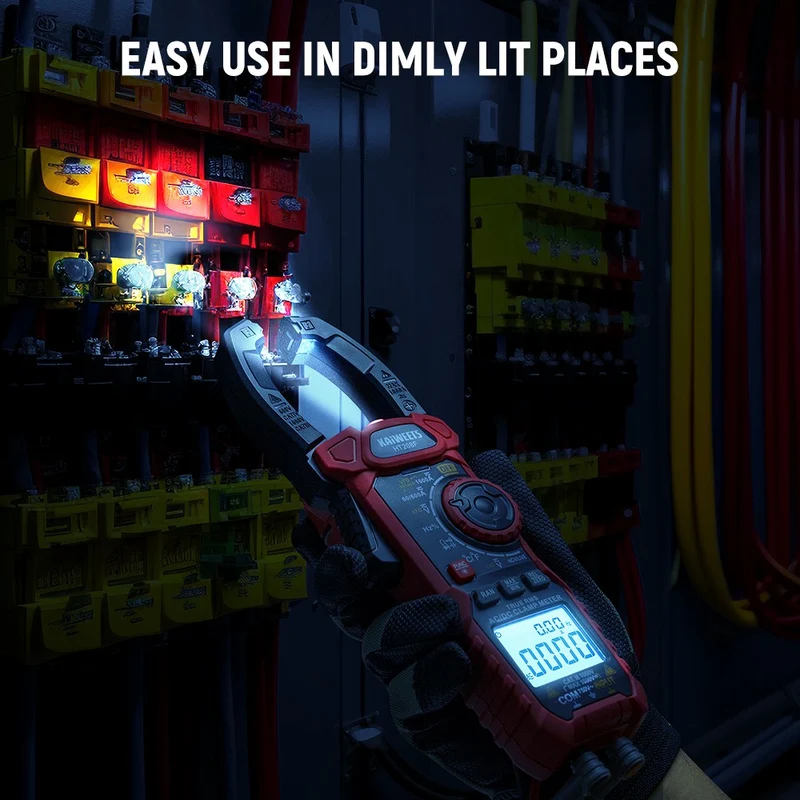

True RMS technologija leidžia matuoti kintamųjų signalų tikrąją efektinę vertę. Prietaisas turi INRUSH paleidimo srovės matavimo, VFD filtravimo ir LoZ sumažintos įėjimo varžos režimus. Nespalvotas ekranas su apšvietimu ir integruotas žibintuvėlis palengvina darbą prastai apšviestose vietose.

Pagrindinės funkcijos

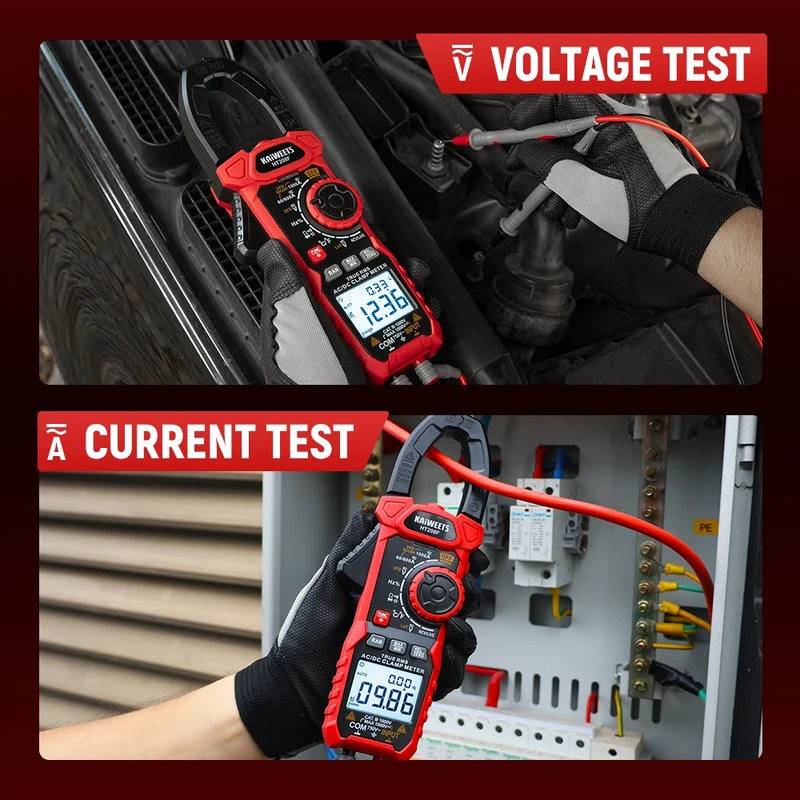

• AC/DC srovės matavimas žnyplėmis – nenutraukiant grandinės, apgaubus vieną laidininką.

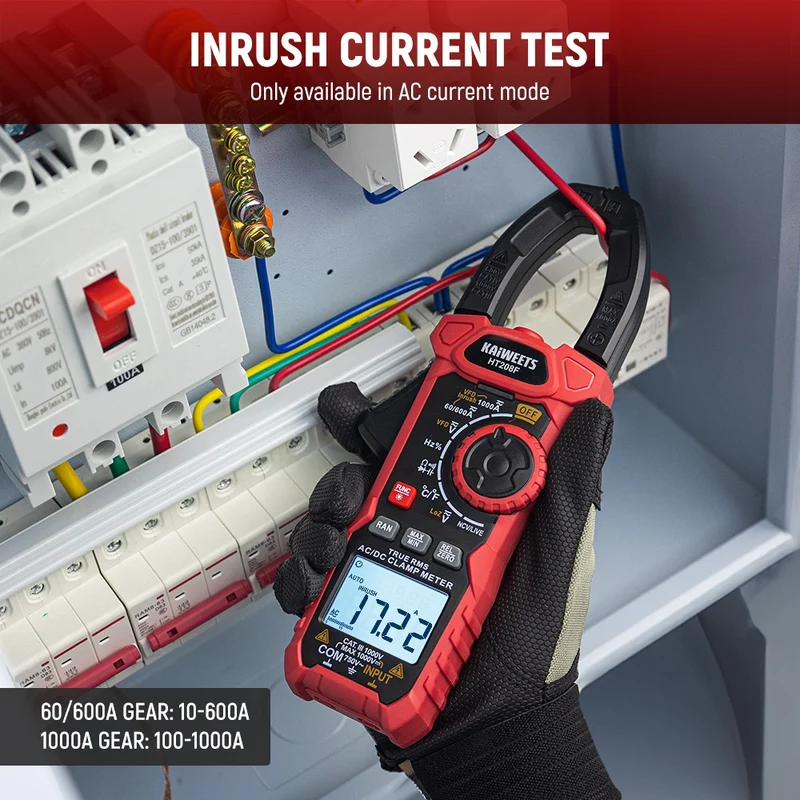

• INRUSH – kintamosios paleidimo srovės fiksavimas; matavimo laikas apie 100 ms, funkcija skirta didesnei kaip 10 A paleidimo srovei.

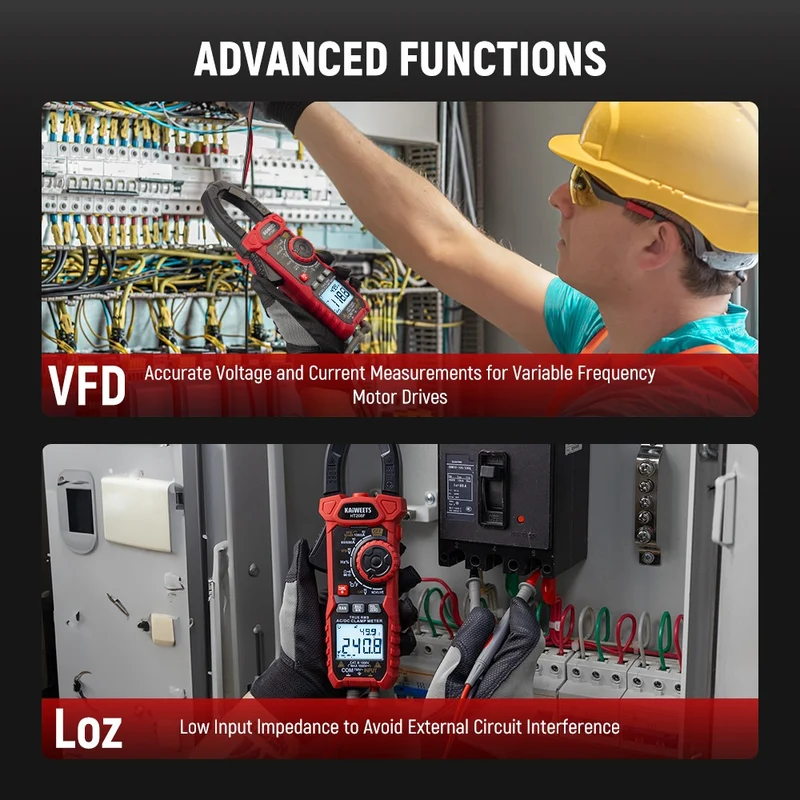

• VFD – aukšto dažnio trikdžių filtravimas matuojant dažnio keitiklių grandinėse.
• LoZ – sumažintos įėjimo varžos režimas, padedantis išvengti tariamosios įtampos rodmenų.
• Automatinis arba rankinis matavimo diapazono parinkimas.
• MAX/MIN – didžiausios ir mažiausios reikšmių fiksavimas.
• REL – santykiniai matavimai pasirinktos atskaitos atžvilgiu.
• ZERO – nuolatinės srovės rodmens nunulinimas.
• HOLD – rodmens užlaikymas ekrane.

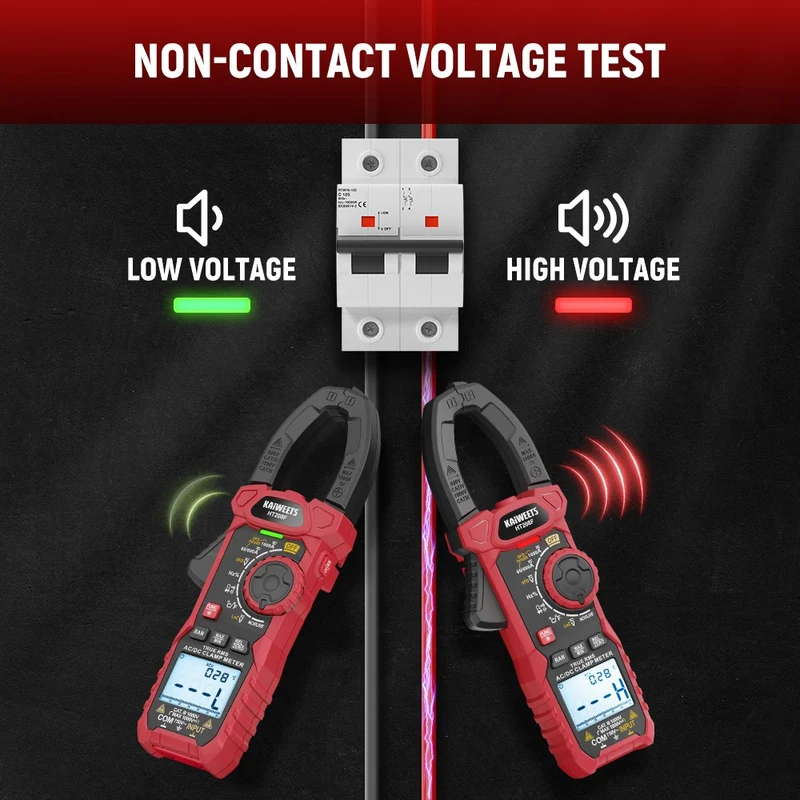

• NCV ir LIVE – bekontaktis kintamosios įtampos ir kontaktinis fazinio laidininko aptikimas.

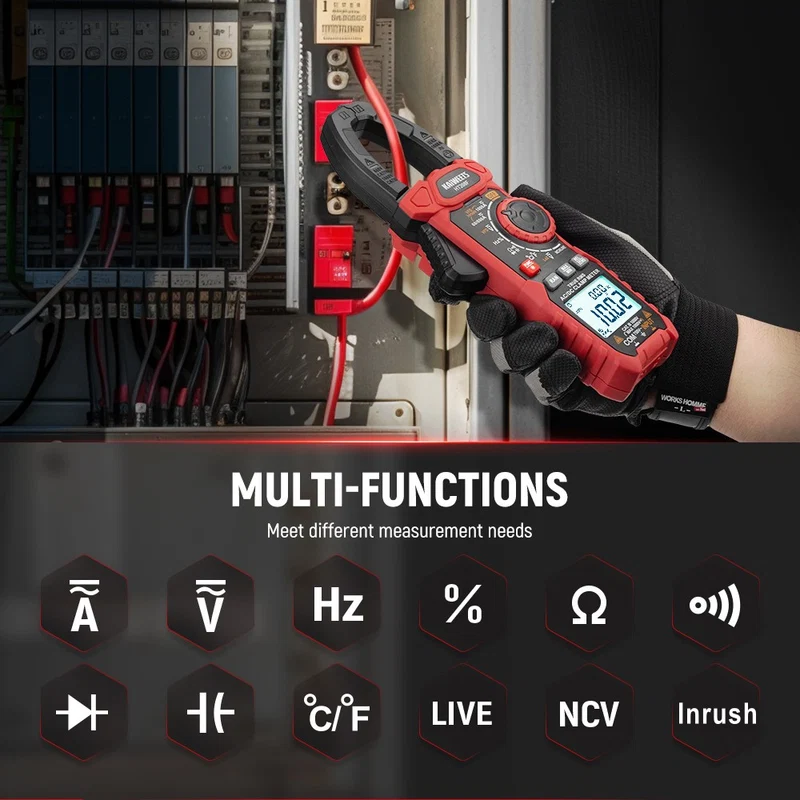

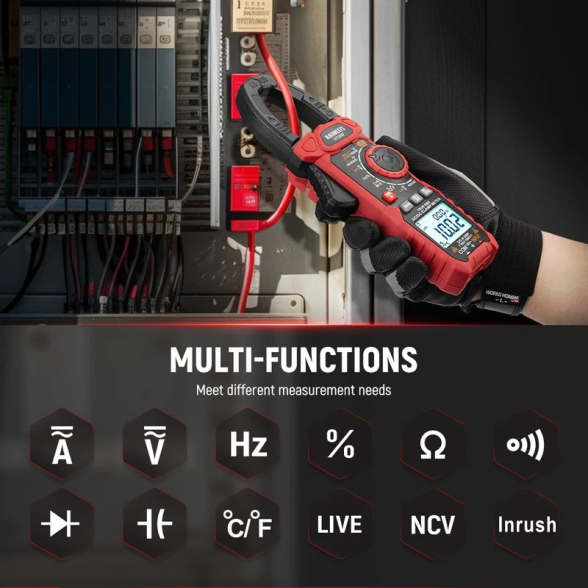

• Varžos, talpos, dažnio, impulsų užpildymo koeficiento ir temperatūros matavimas.
• Diodų ir grandinės vientisumo patikra.
• Automatinis išsijungimas po maždaug 15 minučių neveikimo; funkciją galima išjungti.

Matavimo parametrai

Matuojamas dydis/Diapazonai/Skiriamoji geba*/Tikslumas pagal instrukciją

• Nuolatinė įtampa DC 600 mV / 6 V / 60 V / 600 V, 0,1 mV / 0,001 V / 0,01 V / 0,1 V, ±(0,5 % rodmens + 5 skaitmenys)
• Nuolatinė įtampa DC 1000 V, 1 V, ±(0,8 % rodmens + 5 skaitmenys)
• Kintamoji įtampa AC 600 mV / 6 V / 60 V / 600 V, 0,1 mV / 0,001 V / 0,01 V / 0,1 V, ±(0,8 % rodmens + 5 skaitmenys)
• Kintamoji įtampa AC 750 V, 1 V, ±(1,0 % rodmens + 5 skaitmenys)
• AC įtampa VFD režimu 750 V, 0,1 V, ±(2,0 % rodmens + 5 skaitmenys)
• Nuolatinė srovė DC 60 A / 600 A / 1000 A, 0,01 A / 0,1 A / 1 A, ±(2,5 % rodmens + 8 skaitmenys)
• Kintamoji srovė AC 60 A / 600 A / 1000 A, 0,01 A / 0,1 A / 1 A, ±(2,5 % rodmens + 8 skaitmenys)
• AC srovė VFD režimu 60 A / 600 A / 1000 A, 0,01 A / 0,1 A / 1 A, ±(5,0 % rodmens + 10 skaitmenų)
• Paleidimo srovė INRUSH 60 A / 600 A / 1000 A, 0,01 A / 0,1 A / 1 A, ±(5,0 % rodmens + 10 skaitmenų)
• Varža 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ, 0,1 Ω / 0,001 kΩ / 0,01 kΩ / 0,1 kΩ / 0,001 MΩ / 0,01 MΩ, ±(1,0 % rodmens + 5 skaitmenys)
• Talpa 10 nF / 100 nF / 1 µF / 10 µF / 100 µF / 1 mF / 10 mF, 0,001 nF / 0,01 nF / 0,1 nF / 0,001 µF / 0,01 µF / 0,1 µF / 0,001 mF, ±(4,0 % rodmens + 5 skaitmenys)
• Talpa 100 mF, 0,01 mF, ±(5,0 % rodmens + 10 skaitmenų)
• Dažnis, 10 Hz / 100 Hz / 1 kHz / 10 kHz / 100 kHz / 1 MHz, 0,001 Hz / 0,01 Hz / 0,1 Hz / 0,001 kHz / 0,01 kHz / 0,1 kHz, ±(1,0 % rodmens + 3 skaitmenys)
• Dažnis 10 MHz, 0,001 MHz, ±(3,0 % rodmens + 3 skaitmenys)
• Impulsų užpildymo koeficientas 1–99 %, 0,1 %, ±(3,0 % rodmens + 3 skaitmenys)
• Temperatūra −20…0 °C, 1 °C, ±3 °C
• Temperatūra 0…+400 °C, 1 °C, ±1,0 % arba ±2 °C, kaip nurodyta instrukcijoje
• Temperatūra +400…+1000 °C, 1 °C, ±2,0 %

Skiriamosios gebos pateiktos ta pačia tvarka kaip diapazonai. „Skaitmenys“ reiškia mažiausios rodomos skilties vienetus.

Papildomi techniniai duomenys

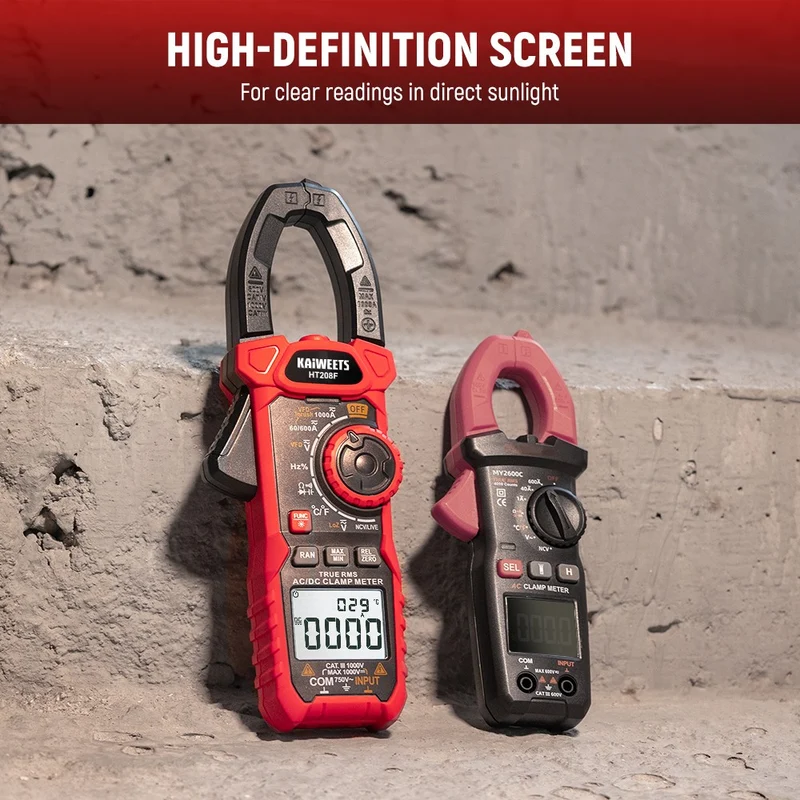

• Ekranas Nespalvotas su apšvietimu, 6000 atskaitų
• Kintamųjų signalų matavimas True RMS
• Matavimų atnaujinimas Apie 3 kartus per sekundę
• Įėjimo varža įtampos režimu 10 MΩ
• Įėjimo varža LoZ režimu 300 kΩ
• AC įtampos dažnių juosta 40 Hz–1 kHz
• Dažnio matavimas Hz% režimu Iki 10 MHz; signalo įtampa 0,2–10 V AC RMS
• Dažnio matavimas įtampos režimu 10 Hz–10 kHz; signalo įtampa >0,5 V AC
• Dažnio matavimas srovės režimu 10 Hz–1 kHz; signalas >¼ pasirinkto srovės diapazono
• Grandinės vientisumo patikra Esant <30 Ω – garsinis signalas ir žalias indikatorius
• Vientisumo bandymo įtampa Apie 1 V
• Diodų patikra Tiesioginės įtampos kritimo matavimas
• Diodų bandymo srovė / įtampa Apie 1,5 mA / 3 V
• Įtampos apsauga nuo perkrovos 750 V AC / 1000 V DC
• Dažnio, vientisumo ir diodų apsauga nuo perkrovos 250 V
• Matavimo kategorijos CAT III 1000 V / CAT IV 600 V
• Standartai IEC 61010-1, IEC 61010-2-032, IEC 61010-2-033
• Izoliacija Dviguba
• Taršos laipsnis 2
• Darbinė temperatūra 0…+40 °C
• Darbinė santykinė drėgmė <80 % RH
• Laikymo temperatūra −10…+60 °C
• Santykinė drėgmė laikant <70 % RH, išėmus baterijas
• Naudojimo aukštis Iki 2000 m
• Maitinimas 3 × AAA, 1,5 V

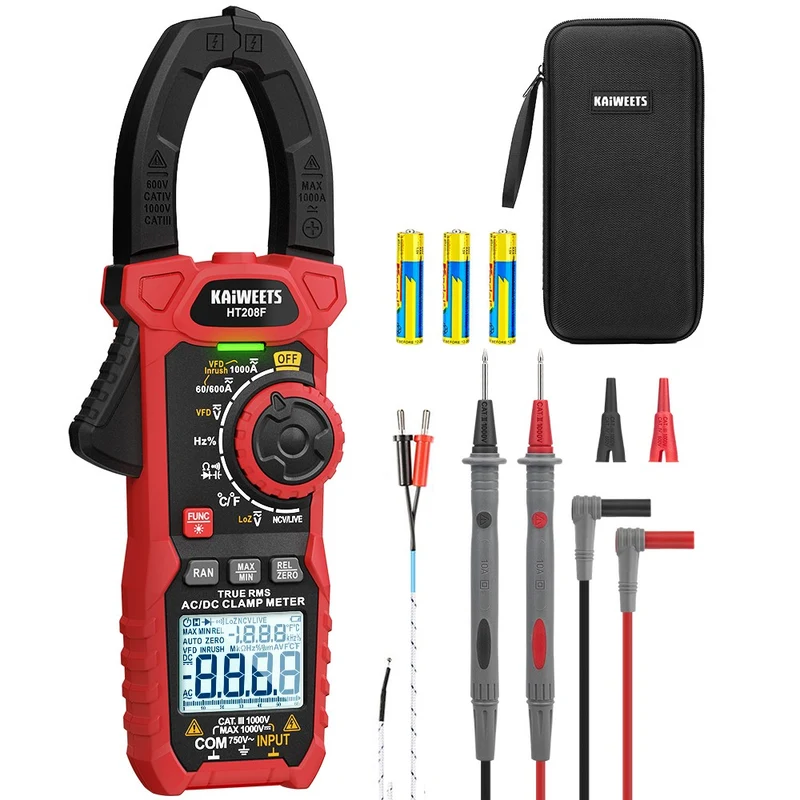

Komplektacija

• KAIWEETS HT208F matavimo replės.
• 2 matavimo laidai.
• Termopora.
• 3 AAA baterijos.
• EVA dėklas.
• Naudojimo instrukcija.

Naudojimo pastabos

Temperatūra matuojama K tipo termopora; naudojamo zondo leistina temperatūra turi atitikti matavimo sąlygas. LoZ režimu nepertraukiamas matavimas negali viršyti 1 minutės.
