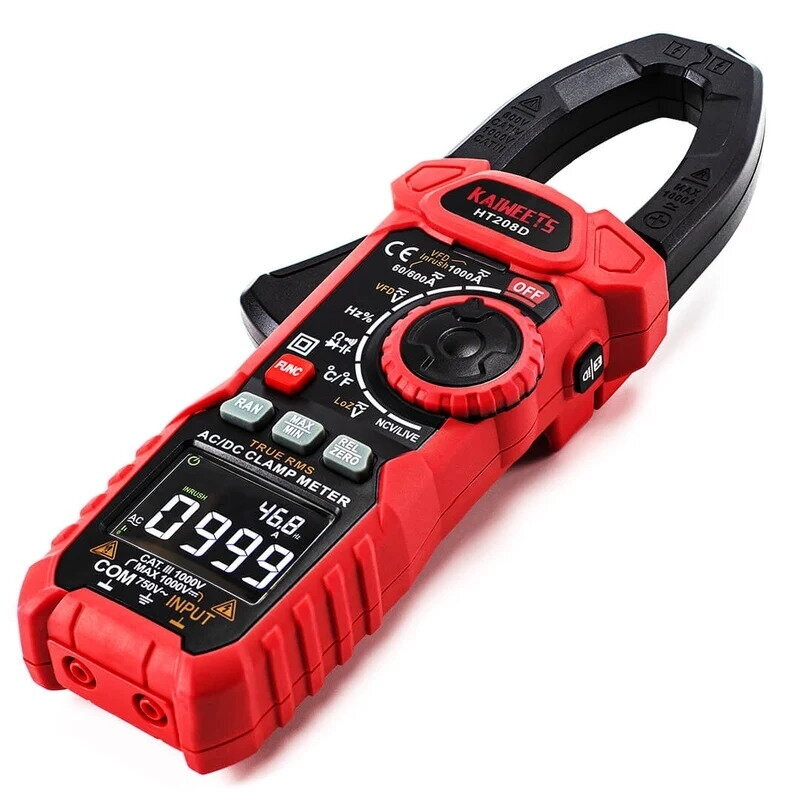

KAIWEETS HT208D skaitmeninės srovės matavimo replės, AC/DC, 1000 A, True RMS

KAIWEETS HT208D – daugiafunkcės skaitmeninės srovės matavimo replės, skirtos elektros įrangos, variklių ir elektros grandinių diagnostikai. Prietaisas matuoja kintamąją ir nuolatinę srovę iki 1000 A, nuolatinę įtampą iki 1000 V bei kintamąją įtampą iki 750 V.

True RMS technologija leidžia matuoti kintamųjų signalų tikrąją efektinę vertę. INRUSH funkcija fiksuoja įrangos paleidimo srovę, VFD režimas filtruoja aukšto dažnio trikdžius, o LoZ režimas padeda sumažinti tariamosios įtampos rodmenis. Prietaisas taip pat matuoja varžą, talpą, dažnį, impulsų užpildymo koeficientą ir temperatūrą.

Pagrindinės funkcijos

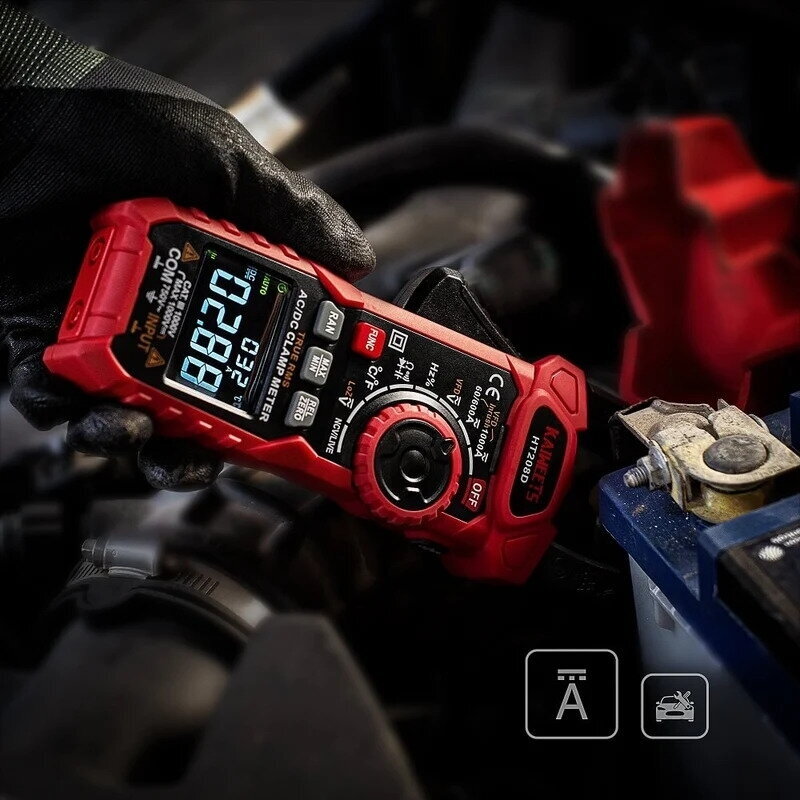

• AC/DC srovės matavimas žnyplėmis – nenutraukiant grandinės, apgaubus vieną laidininką.

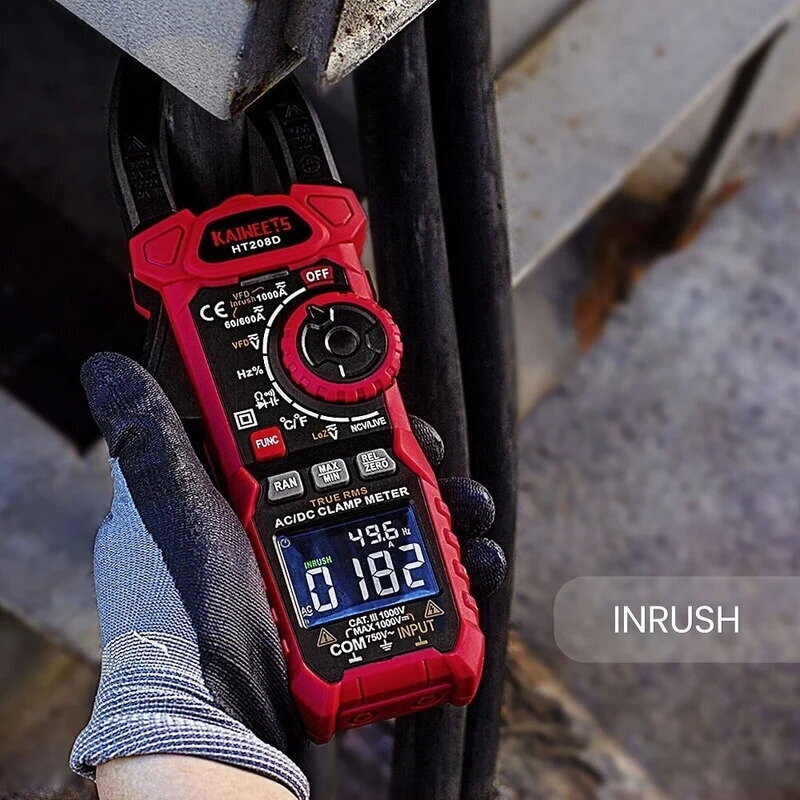

• INRUSH – kintamosios paleidimo srovės matavimas; matavimo laikas apie 100 ms, funkcija skirta didesnei kaip 10 A paleidimo srovei.
• VFD – filtravimo režimas matavimams dažnio keitiklių grandinėse.
• LoZ – sumažintos įėjimo varžos režimas įtampai matuoti.
• Automatinis arba rankinis diapazono parinkimas.
• REL/ZERO – santykiniai matavimai ir DC srovės rodmens nunulinimas.
• HOLD – rodmens užlaikymas.

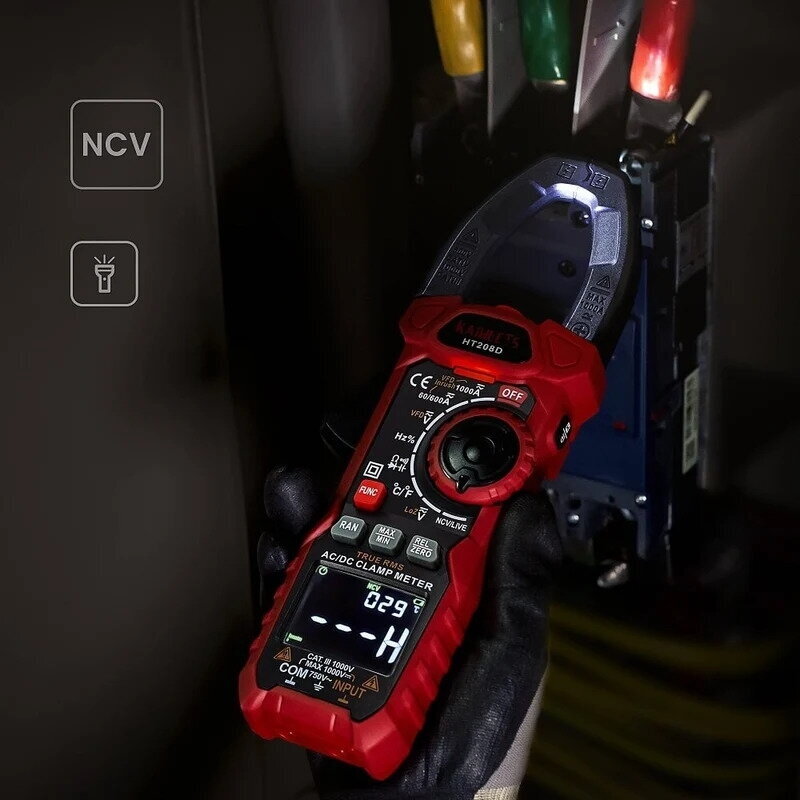

• NCV – bekontaktis kintamosios įtampos aptikimas.
• LIVE – fazinio laidininko aptikimas matavimo zondu.
• Diodų ir grandinės vientisumo patikra.
• Apšviestas ekranas ir LED žibintuvėlis.
• Automatinis išsijungimas po maždaug 15 minučių neveikimo; funkciją galima išjungti.

Matavimo parametrai

• Matuojamas dydis/Diapazonai/Skiriamoji geba*/Tikslumas pagal instrukciją
• Nuolatinė įtampa DC 600 mV / 6 V / 60 V / 600 V, 0,1 mV / 0,001 V / 0,01 V / 0,1 V, ±(0,5 % rodmens + 5 skaitmenys)
• Nuolatinė įtampa DC 1000 V, 1 V, ±(0,8 % rodmens + 5 skaitmenys)
• Kintamoji įtampa AC 600 mV / 6 V / 60 V / 600 V, 0,1 mV / 0,001 V / 0,01 V / 0,1 V, ±(0,8 % rodmens + 5 skaitmenys)
• Kintamoji įtampa AC 750 V, 1 V,±(1,0 % rodmens + 5 skaitmenys)
• AC įtampa VFD režimu 750 V, 0,1 V, ±(2,0 % rodmens + 5 skaitmenys)
• Nuolatinė srovė DC 60 A / 600 A / 1000 A, 0,01 A / 0,1 A / 1 A, ±(2,5 % rodmens + 8 skaitmenys)
• Kintamoji srovė AC 60 A / 600 A / 1000 A, 0,01 A / 0,1 A / 1 A, ±(2,5 % rodmens + 8 skaitmenys)
• AC srovė VFD režimu 60 A / 600 A / 1000 A, 0,01 A / 0,1 A / 1 A, ±(5,0 % rodmens + 10 skaitmenų)
• Paleidimo srovė INRUSH 60 A / 600 A / 1000 A, 0,01 A / 0,1 A / 1 A, ±(5,0 % rodmens + 10 skaitmenų)
• Varža 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ / 6 MΩ / 60 MΩ, 0,1 Ω / 0,001 kΩ / 0,01 kΩ / 0,1 kΩ / 0,001 MΩ / 0,01 MΩ, ±(1,0 % rodmens + 5 skaitmenys)
• Talpa 10 nF / 100 nF / 1 µF / 10 µF / 100 µF / 1 mF / 10 mF, 0,001 nF / 0,01 nF / 0,1 nF / 0,001 µF / 0,01 µF / 0,1 µF / 0,001 mF, ±(4,0 % rodmens + 5 skaitmenys)
• Talpa 100 mF, 0,01 mF, ±(5,0 % rodmens + 10 skaitmenų)
• Dažnis 10 Hz / 100 Hz / 1 kHz / 10 kHz / 100 kHz / 1 MHz, 0,001 Hz / 0,01 Hz / 0,1 Hz / 0,001 kHz / 0,01 kHz / 0,1 kHz, ±(1,0 % rodmens + 3 skaitmenys)
• Dažnis 10 MHz, 0,001 MHz, ±(3,0 % rodmens + 3 skaitmenys)
• Impulsų užpildymo koeficientas 1–99 %, 0,1 %, ±(3,0 % rodmens + 3 skaitmenys)

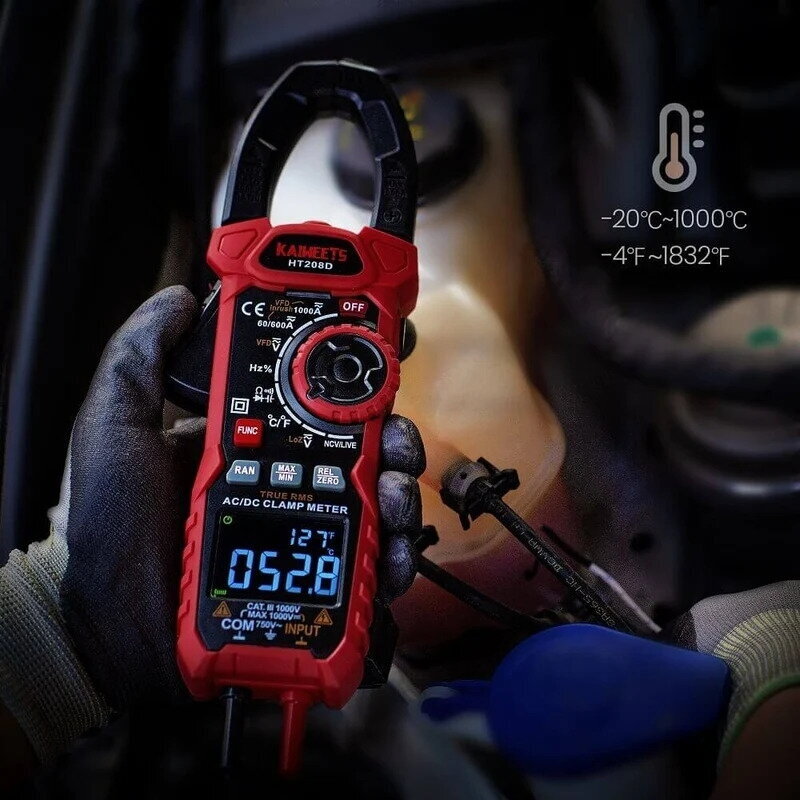

• Temperatūra −20…0 °C, 1 °C, ±3 °C
• Temperatūra 0…+400 °C, 1 °C, ±1,0 % arba ±2 °C, kaip nurodyta instrukcijoje
• Temperatūra +400…+1000 °C, 1 °C, ±2,0 %

Skiriamosios gebos pateiktos ta pačia tvarka kaip diapazonai. „Skaitmenys“ reiškia mažiausios rodomos skilties vienetus.

Papildomi techniniai duomenys

• 6000 atskaitų
• Kintamųjų signalų matavimas True RMS
• Rodmenų atnaujinimas Apie 3 kartus per sekundę
• Įėjimo varža įtampos režimu 10 MΩ
• Įėjimo varža LoZ režimu 300 kΩ
• Dažnio matavimas Hz% režimu Iki 10 MHz; įėjimo signalo įtampa 0,5–10 V AC
• Dažnio matavimas įtampos režimu 10 Hz–10 kHz; signalo įtampa >0,5 V AC
• Dažnio matavimas srovės režimu 10 Hz–1 kHz; srovė >20 A
• Grandinės vientisumo signalas Esant <30 Ω – garsinis signalas ir oranžinis ekrano apšvietimas
• Vientisumo bandymo įtampa Apie 1 V

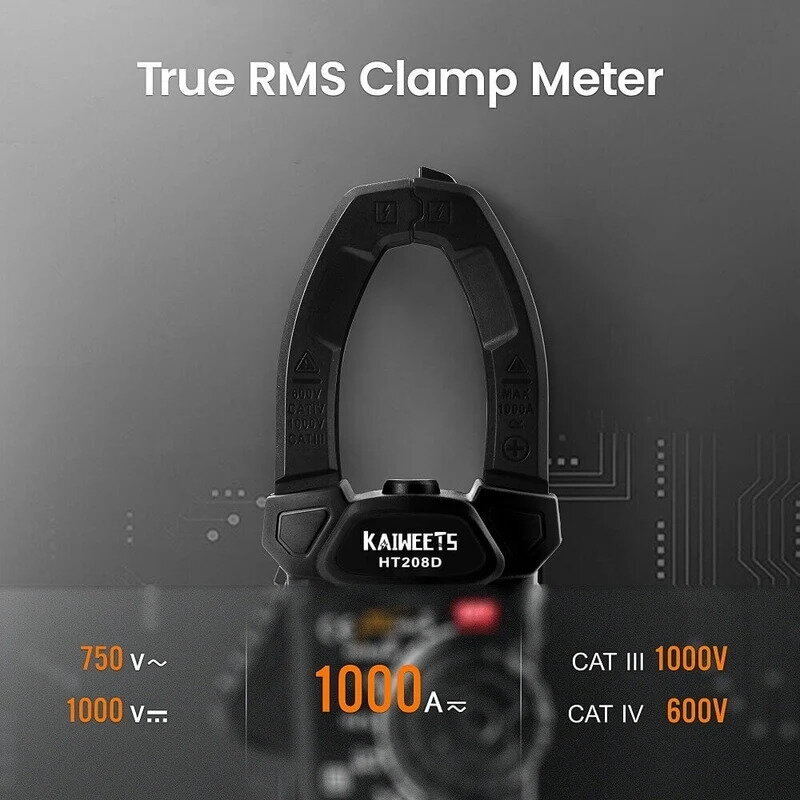

• Matavimo kategorijos CAT III 1000 V / CAT IV 600 V
• Standartai IEC 61010-1, IEC 61010-2-032, IEC 61010-2-033
• Taršos laipsnis 2
• Darbinė temperatūra 0…+40 °C
• Darbinė santykinė drėgmė <80 % RH
• Laikymo temperatūra −10…+60 °C
• Santykinė drėgmė laikant <70 % RH
• Naudojimo aukštis Iki 2000 m
• Maitinimas 3 × AAA, 1,5 V
• Instrukcijoje nurodyti matmenys 285 × 135 × 60 mm
• Instrukcijoje nurodytas svoris Apie 700 g

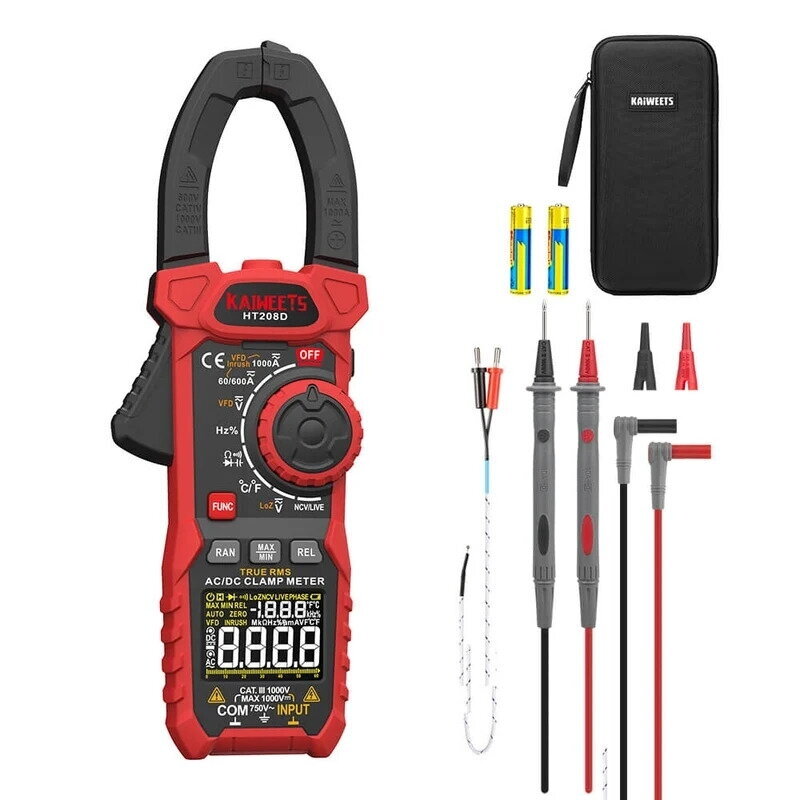

Komplektacija

• KAIWEETS HT208D matavimo replės.
• 2 matavimo laidai.
• K tipo termopora.
• 3 AAA baterijos.
• EVA dėklas.
• Naudojimo instrukcija.

Naudojimo pastabos

LoZ režimu nepertraukiamas matavimas negali viršyti 1 minutės. Temperatūros matavimo ribas taip pat riboja naudojamos termoporos leistina temperatūra.
