KAIWEETS HT118E skaitmeninis multimetras, „True RMS“, 20 000 atskaitų

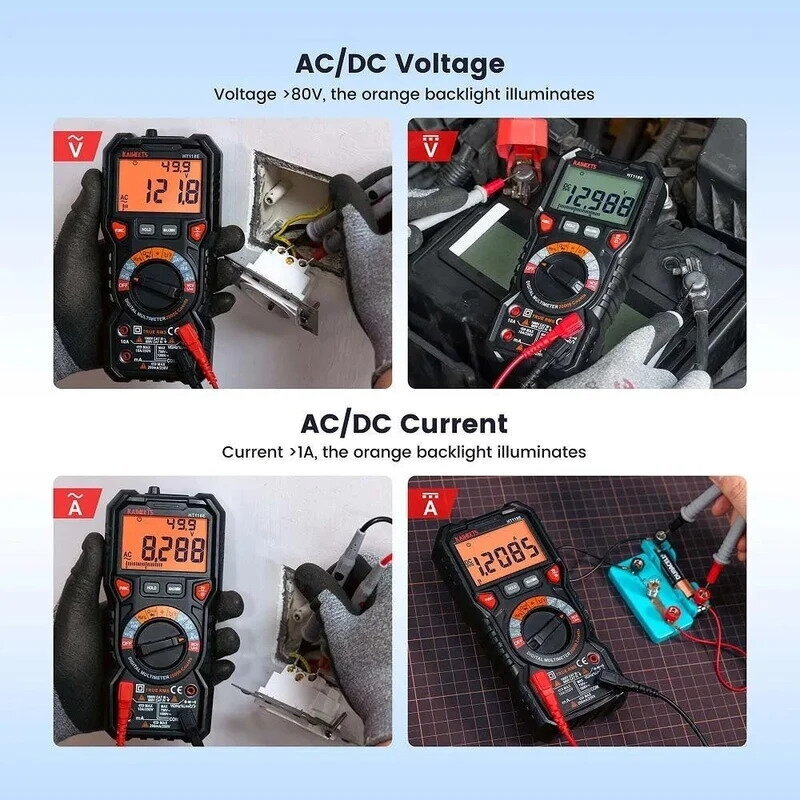

KAIWEETS HT118E – skaitmeninis multimetras, skirtas elektros grandinių ir elektronikos komponentų patikrai. Prietaisas matuoja nuolatinę ir kintamąją įtampą bei srovę, varžą, talpą, dažnį, impulsų užpildymo koeficientą ir temperatūrą. Taip pat galima tikrinti diodus, grandinės vientisumą ir aptikti kintamąją įtampą NCV bei LIVE režimais.

20 000 atskaitų ekranas leidžia stebėti smulkius matavimo pokyčius, o „True RMS“ funkcija skirta kintamosios įtampos ir srovės tikrajai efektinei vertei matuoti. Automatinis diapazono pasirinkimas, apšviesti matavimo lizdai, ekrano apšvietimas ir žibintuvėlis padeda patogiai atlikti patikras.

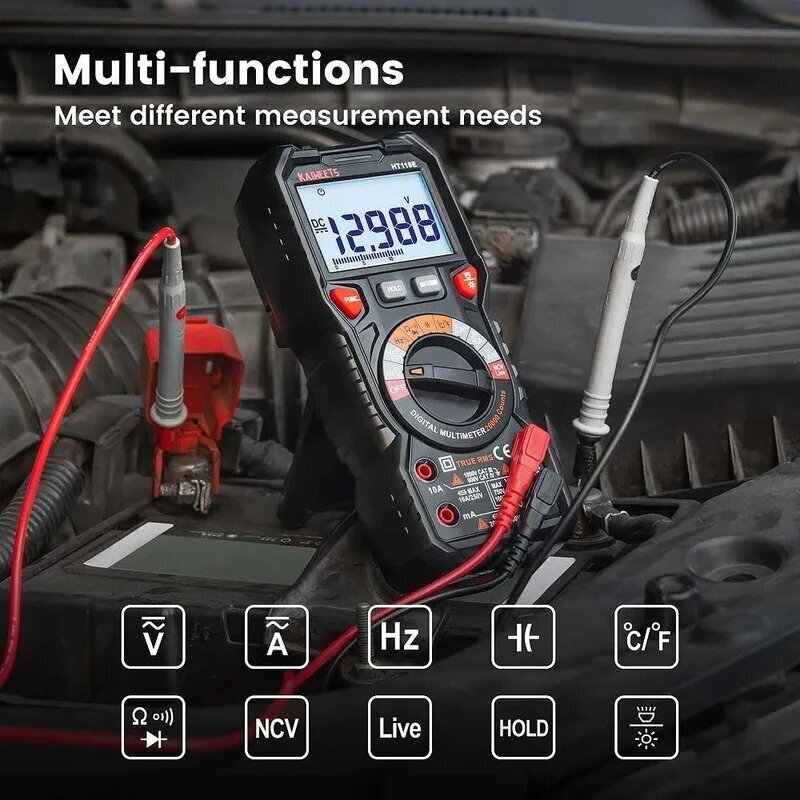

Pagrindinės funkcijos

• Automatinis diapazono pasirinkimas – prietaisas parenka tinkamą matavimo diapazoną.
• „True RMS“ – kintamosios įtampos ir srovės tikrosios efektinės vertės matavimas.
• HOLD – matavimo rodmens užfiksavimas ekrane.
• MAX/MIN – didžiausios ir mažiausios rodmens vertės registravimas.

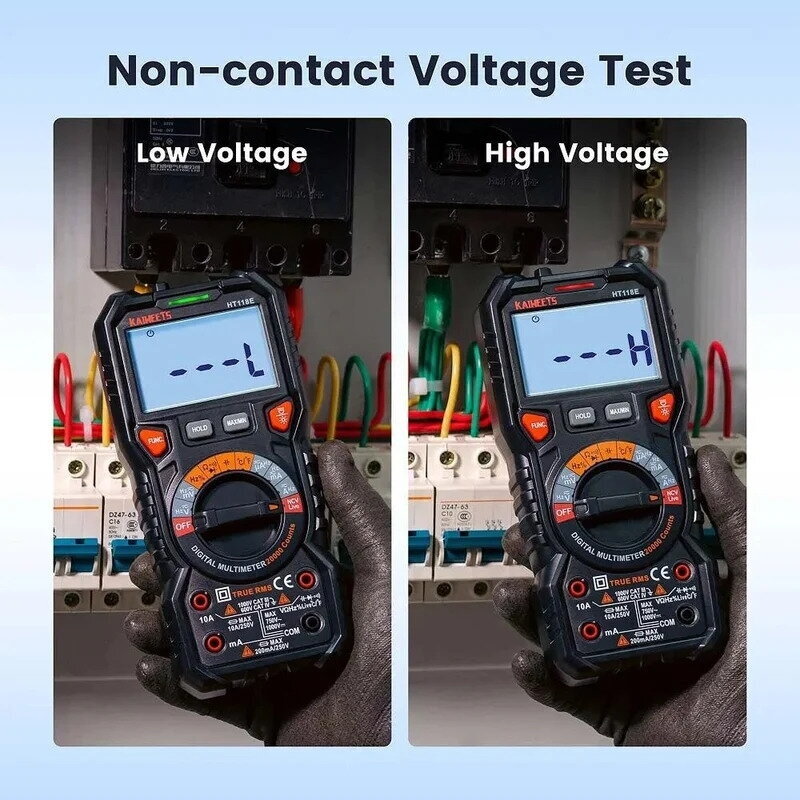

• NCV – bekontaktis kintamosios įtampos aptikimas su garsiniu ir šviesos signalu.
• LIVE – fazinio laidininko aptikimas naudojant matavimo zondą.
• Diodų ir grandinės vientisumo patikra.
• Temperatūros matavimas naudojant K tipo termoporą.
• Dažnio rodymas kartu su kintamosios įtampos arba srovės matavimo rezultatu.
• Apšviesti matavimo lizdai padeda pasirinkti tinkamas laidų jungtis.
• Ekrano apšvietimas ir integruotas žibintuvėlis.
• Automatinis miego režimas ir išsikraunančių baterijų indikacija.
• Atlenkiama atrama, zondų laikikliai ir apsauginis silikoninis dėklas.
• Dviem saugikliais apsaugoti srovės matavimo įėjimai.

Matavimo diapazonai ir tikslumas

• Matavimo funkcija/Diapazonai/Skiriamoji geba/Tikslumas
• Nuolatinė įtampa (DC) 200 mV / 2 V / 20 V / 200 V / 1000 V, 0,01 mV / 0,0001 V / 0,001 V / 0,01 V / 0,1 V, ±(0,08 % + 5)
• Kintamoji įtampa (AC) 200 mV / 2 V / 20 V / 200 V / 750 V, 0,01 mV / 0,0001 V / 0,001 V / 0,01 V / 0,1 V, ±(1,0 % + 25)
• Nuolatinė srovė (DC), µA/mA 200 µA / 2000 µA / 20 mA / 200 mA, 0,01 µA / 0,1 µA / 0,001 mA / 0,01 mA, ±(0,5 % + 5)
• Nuolatinė srovė (DC), A 10 A, 0,001 A, ±(1,0 % + 15)
• Kintamoji srovė (AC), µA/mA, 200 µA / 2000 µA / 20 mA / 200 mA, 0,01 µA / 0,1 µA / 0,001 mA / 0,01 mA, ±(1,0 % + 25)
• Kintamoji srovė (AC), A, 10 A, 0,001 A, ±(1,5 % + 25)
• Varža, 200 Ω / 2 kΩ / 20 kΩ / 200 kΩ / 2 MΩ, 0,01 Ω / 0,0001 kΩ / 0,001 kΩ / 0,01 kΩ / 0,0001 MΩ, ±(1,0 % + 15)
• Varža, didžiausi diapazonai 20 MΩ / 100 MΩ, 0,001 MΩ / 0,01 MΩ, ±(3,0 % + 25)
• Talpa 2 nF / 20 nF / 200 nF / 2 µF / 20 µF / 200 µF / 2 mF / 20 mF, 0,0001 nF / 0,001 nF / 0,01 nF / 0,0001 µF / 0,001 µF / 0,01 µF / 0,0001 mF / 0,001 mF, ±(4,0 % + 50)
• Dažnis 200 Hz / 2 kHz / 20 kHz / 200 kHz / 2 MHz, 0,01 Hz / 0,0001 kHz / 0,001 kHz / 0,01 kHz / 0,0001 MHz, ±(1,0 % + 30)
• Dažnis, didžiausias diapazonas 10 MHz, 0,001 MHz, ±(3,0 % + 30)
• Impulsų užpildymo koeficientas 1–99 %, 0,1 %, ±(3,0 % + 30)

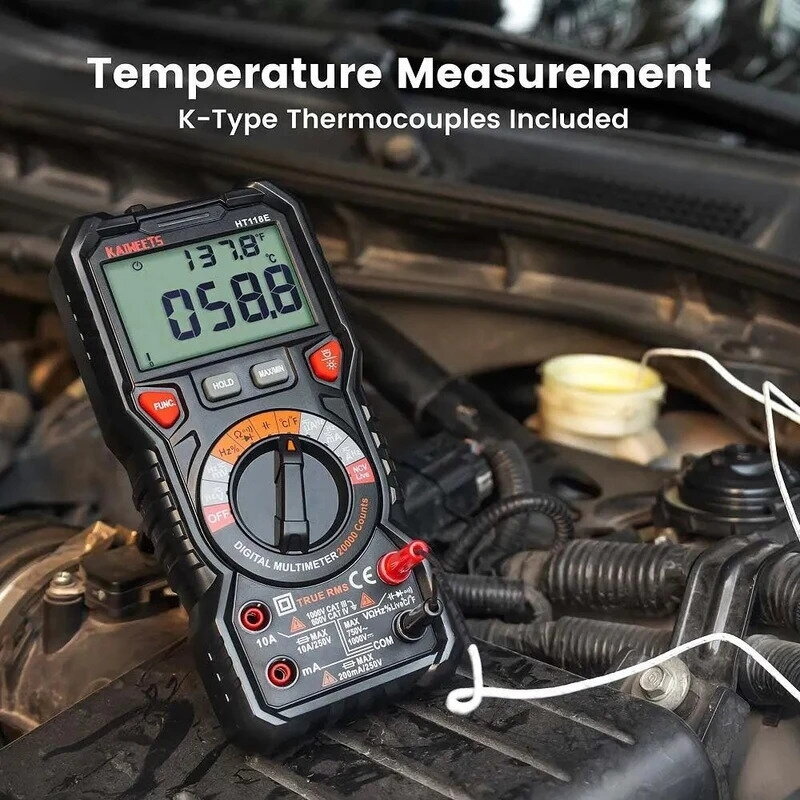

Temperatūros matavimas

Diapazonas/Skiriamoji geba/Tikslumas

• −40–0 °C, 0,1 °C, ±3 °C
• 0–400 °C, 0,1 °C, ±(1,0 % + 2 °C)
• 400–1000 °C, 0,1 °C, ±2,0 %

Temperatūra matuojama K tipo termopora. Nurodytas tikslumas neapima termoporos paklaidos. Naudojamos termoporos leistina temperatūra turi atitikti matuojamą temperatūrą.

Papildomi techniniai parametrai

• Ekranas LCD, 20 000 atskaitų, su apšvietimu
• AC matavimo metodas „True RMS“
• Diapazono pasirinkimas Automatinis
• Matavimo atnaujinimo dažnis 3 kartai per sekundę
• AC įtampos ir srovės dažnių juosta 40 Hz–1 kHz
• Įtampos matavimo įėjimo varža 10 MΩ
• Didžiausia matuojama įtampa 1000 V DC / 750 V AC
• Didžiausia srovė µA/mA įėjime 200 mA
• Didžiausia srovė A įėjime 10 A
• µA/mA saugiklis F200 mA / 250 V
• A saugiklis F10 A / 250 V
• Varžos, talpos, dažnio, užpildymo koeficiento, diodų ir vientisumo režimų apsauga nuo perkrovos 250 V
• Saugos kategorijos CAT III 1000 V / CAT IV 600 V
• Maitinimas pagal instrukciją 2 × 1,5 V AA baterijos
• Automatinis miego režimas Po 15 minučių neveikimo; galima išjungti
• Darbinė temperatūra 0–40 °C
• Darbinė santykinė oro drėgmė Mažesnė nei 80 %, be kondensacijos
• Laikymo temperatūra −10–60 °C
• Laikymo santykinė oro drėgmė Mažesnė nei 70 %, išėmus baterijas
• Grandinės vientisumas, varža <30 Ω Garsinis signalas ir žalias indikatorius
• Grandinės vientisumas, 30 Ω < varža <60 Ω Raudonas indikatorius, be garsinio signalo
• Didžiausia vientisumo patikros įtampa 1,0 V
• Didžiausia diodų patikros įtampa 3,0 V
• Didžiausia diodų patikros srovė 1,2 mA
• Mažiausias dažnis atskirame dažnio režime 5 Hz
• Dažnio režimo jautrumas, 200 Hz–200 kHz diapazonai 100 mV RMS
• Dažnio režimo jautrumas, 2 MHz ir 10 MHz diapazonai 0,8 V RMS
• Dažnio matavimas AC mV režime 10 Hz–100 kHz; sinusinis signalas >10 mV RMS
• Dažnio matavimas AC V režime 10 Hz–20 kHz; sinusinis signalas >0,5 V RMS
• Dažnio matavimas AC srovės režimuose 10 Hz–20 kHz; sinusinis signalas: µA režime >100 µA RMS, mA režime >10 mA RMS, A režime >1 A RMS

Tikslumo sąlygos Tikslumas nurodomas formule ±(% nuo rodmens + paskutinio skaitmens vienetų skaičius). Etaloninės sąlygos: 18–28 °C aplinkos temperatūra ir ne didesnė kaip 80 % santykinė oro drėgmė.

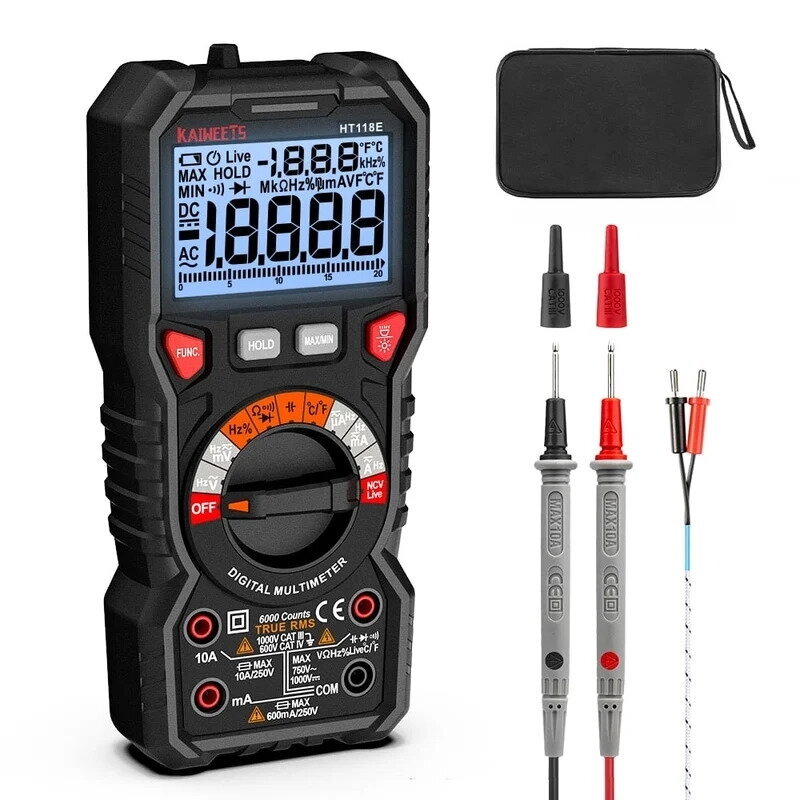

Komplektacija

• KAIWEETS HT118E multimetras.
• Du matavimo laidai su zondais.
• K tipo termopora.
• Dvi baterijos.
• EVA transportavimo dėklas.
• Naudojimo instrukcija.

Naudojimo apribojimas: Matuojant didesnę nei 1 A srovę, nepertraukiamas matavimas negali trukti ilgiau nei 30 sekundžių.
