KAIWEETS HT118A skaitmeninis multimetras, „True RMS“, 6000 atskaitų

KAIWEETS HT118A – skaitmeninis multimetras, skirtas elektros grandinių ir elektronikos komponentų patikrai. Prietaisas matuoja nuolatinę ir kintamąją įtampą bei srovę, varžą, talpą, dažnį, impulsų užpildymo koeficientą ir temperatūrą. Taip pat galima tikrinti diodus, grandinės vientisumą ir aptikti kintamąją įtampą NCV bei LIVE režimais.

6000 atskaitų ekranas su apšvietimu leidžia patogiai skaityti rodmenis, o „True RMS“ funkcija skirta kintamosios įtampos ir srovės tikrajai efektinei vertei matuoti. Automatinis diapazono pasirinkimas, matavimo lizdų LED indikatoriai, atlenkiama atrama ir integruotas žibintuvėlis palengvina darbą.

Pagrindinės funkcijos

• Automatinis matavimo diapazono pasirinkimas.
• „True RMS“ – kintamosios įtampos ir srovės tikrosios efektinės vertės matavimas.
• HOLD – matavimo rodmens užfiksavimas ekrane.
• MAX/MIN – didžiausios ir mažiausios rodmens vertės registravimas.
• NCV – bekontaktis kintamosios įtampos aptikimas su garsiniu ir šviesos signalu.
• LIVE – fazinio laidininko aptikimas naudojant matavimo zondą.
• Diodų patikra su tiesioginio įtampos kritimo rodymu.
• Grandinės vientisumo patikra su garsiniu ir spalviniu signalu.
• Temperatūros matavimas naudojant K tipo termoporą.

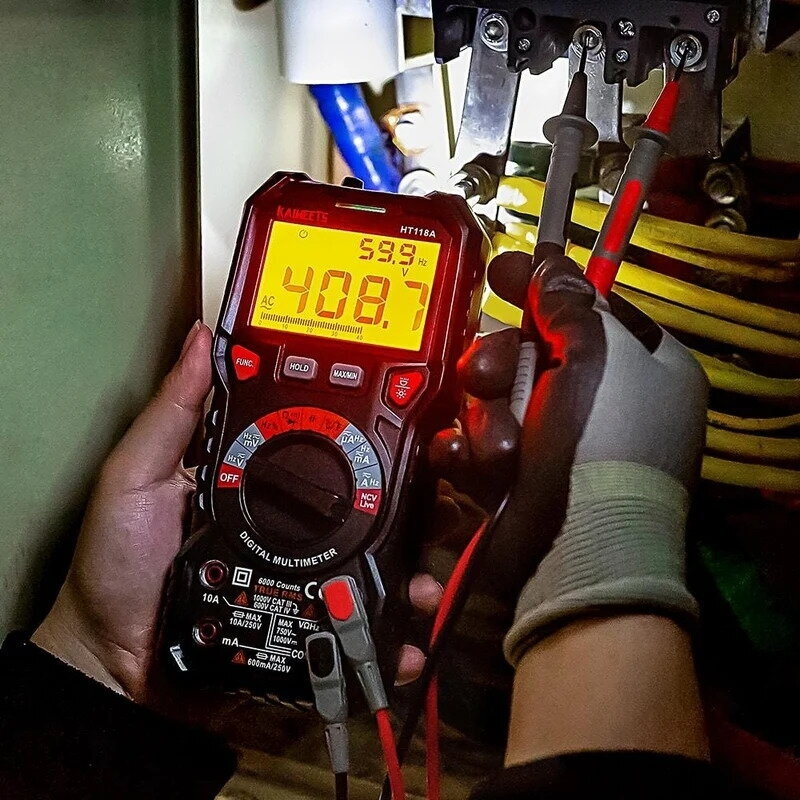

• Dažnio rodymas kartu su kintamosios įtampos arba srovės matavimo rezultatu.

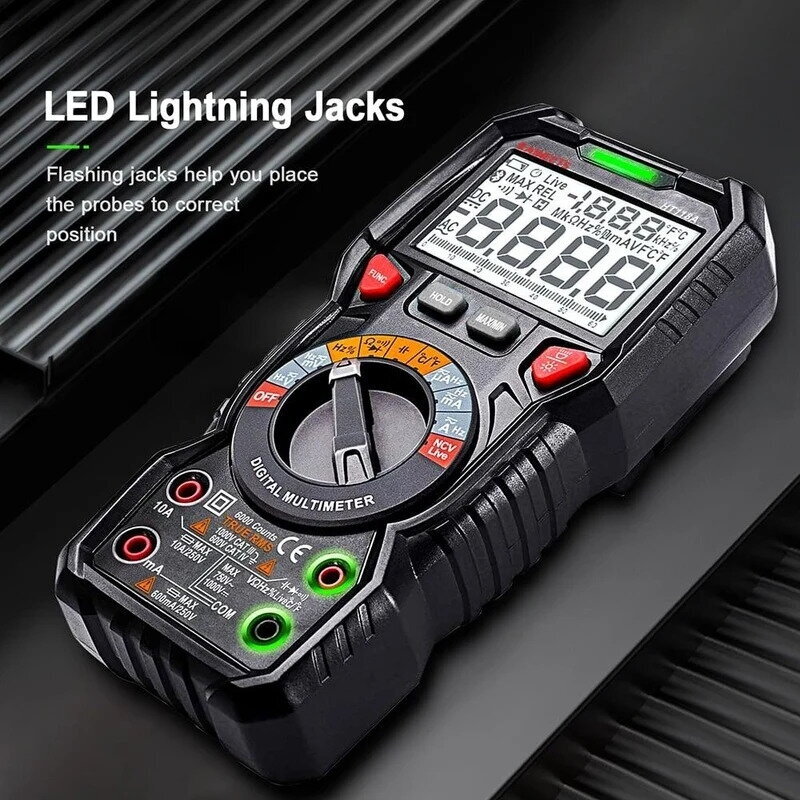

• Matavimo lizdų LED indikatoriai padeda pasirinkti tinkamas laidų jungtis.
• Ekrano apšvietimas ir integruotas žibintuvėlis.

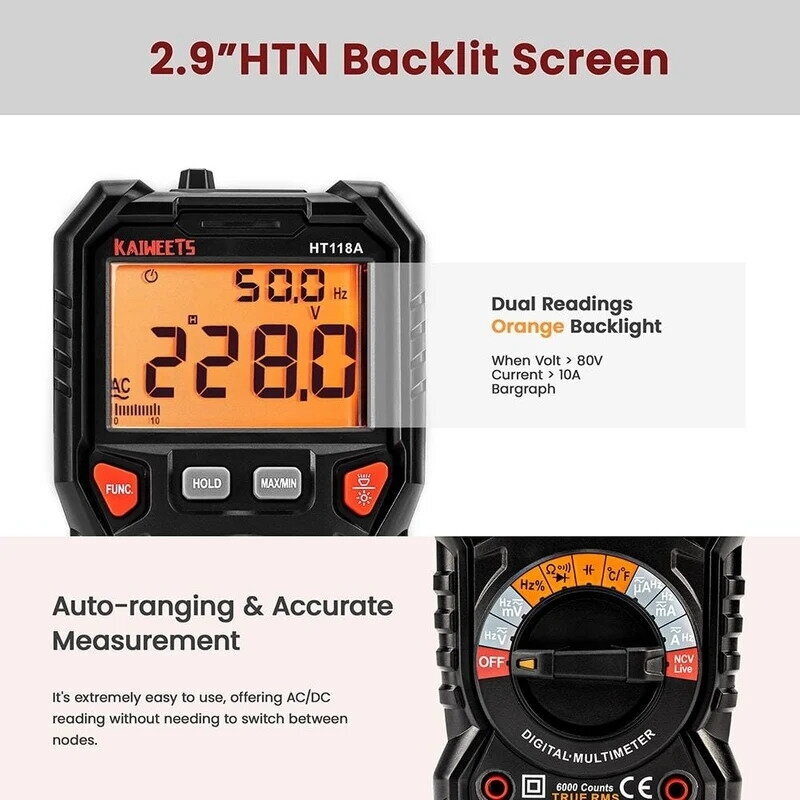

• Oranžinis ekrano apšvietimas, kai matuojama įtampa viršija 80 V arba srovė viršija 1 A.
• Automatinis išsijungimas po 15 minučių neveikimo; funkciją galima išjungti.
• Išsikraunančių baterijų indikacija.

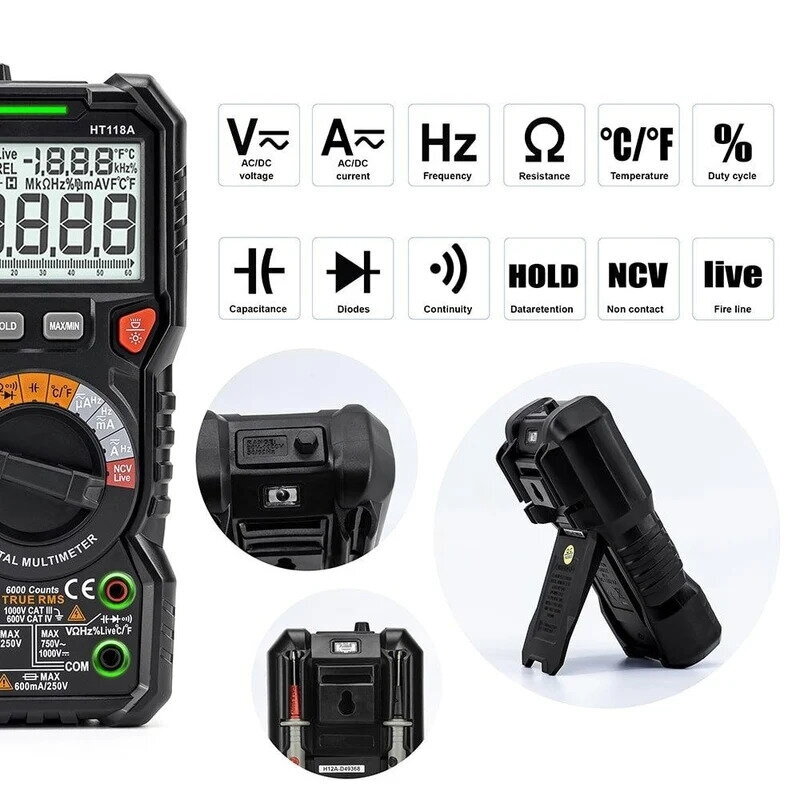

• Atlenkiama atrama, zondų laikikliai ir apsauginis silikoninis dėklas.
• Dviem saugikliais apsaugoti srovės matavimo įėjimai.

Matavimo diapazonai ir tikslumas

• Diapazonai ir skiriamosios gebos vertės išvardyti ta pačia eilės tvarka. Duomenys pateikti pagal gamintojo Europos naudojimo instrukciją.
• Matavimo funkcija/Diapazonai/Skiriamoji geba/Tikslumas
• Nuolatinė įtampa (DC) 600 mV / 6 V / 60 V / 600 V / 1000 V,0,1 mV / 0,001 V / 0,01 V / 0,1 V / 1 V,±(0,5 % + 3)
• Kintamoji įtampa (AC) 600 mV / 6 V / 60 V / 600 V / 750 V,0,1 mV / 0,001 V / 0,01 V / 0,1 V / 1 V,±(0,8 % + 5)
• Nuolatinė srovė (DC) 600 µA / 6000 µA / 60 mA / 600 mA / 10 A,0,1 µA / 1 µA / 0,01 mA / 0,1 mA / 0,01 A,±(1,2 % + 3)
• Kintamoji srovė (AC) 600 µA / 6000 µA / 60 mA / 600 mA / 10 A,0,1 µA / 1 µA / 0,01 mA / 0,1 mA / 0,01 A,±(1,5 % + 3)
• Varža 600 Ω / 6 kΩ / 60 kΩ / 600 kΩ,0,1 Ω / 0,001 kΩ / 0,01 kΩ / 0,1 kΩ,±(1,0 % + 3)
• Varža, didžiausi diapazonai 6 MΩ / 60 MΩ,0,001 MΩ / 0,01 MΩ,±(1,5 % + 3)
• Talpa 10 nF / 100 nF / 1000 nF / 10 µF / 100 µF / 1000 µF, 0,001 nF / 0,01 nF / 0,1 nF / 0,001 µF / 0,01 µF / 0,1 µF,±(4,0 % + 5)
• Talpa, didžiausi diapazonai 10 mF / 100 mF,0,001 mF / 0,01 mF,±(5,0 % + 5)
• Dažnis 10 Hz / 100 Hz / 1000 Hz / 10 kHz / 100 kHz / 1000 kHz,0,001 Hz / 0,01 Hz / 0,1 Hz / 0,001 kHz / 0,01 kHz / 0,1 kHz, ±(1,0 % + 3)
• Dažnis, didžiausias diapazonas 10 MHz,0,001 MHz,±(3,0 % + 3)
• Impulsų užpildymo koeficientas 1–99 %, 0,1 %, ±(3,0 % + 3)

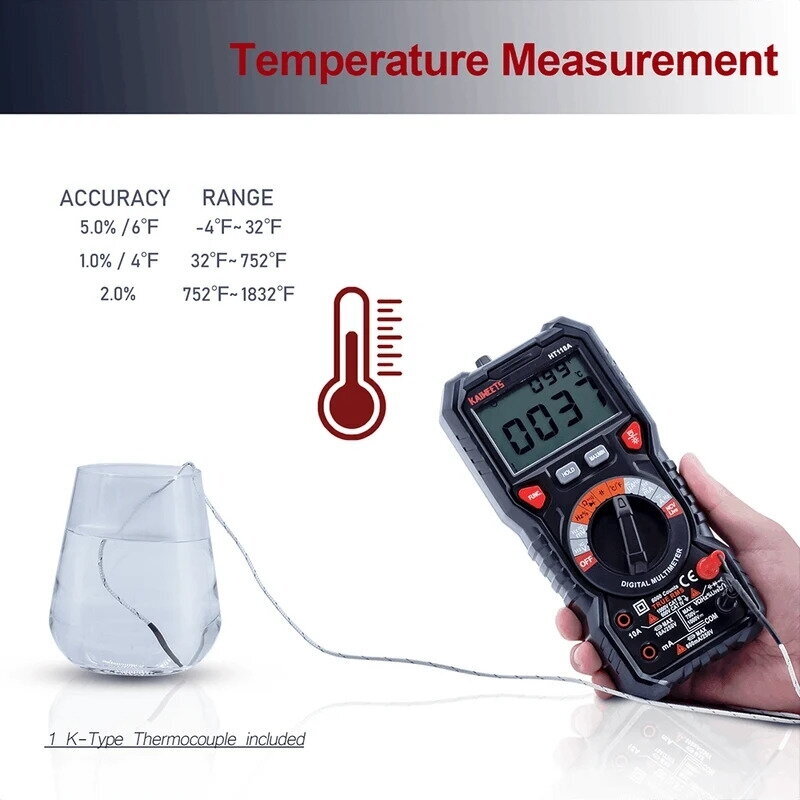

Temperatūros matavimas

Diapazonas/Skiriamoji geba/Tikslumas

• −20–0 °C, 1 °C, ±(5 % nuo rodmens + 3 °C)
• 0–400 °C, 1 °C, ±(1 % nuo rodmens + 2 °C)
• 400–1000 °C, 1 °C, ±2 % nuo rodmens
• Temperatūra matuojama K tipo termopora. Nurodytas diapazonas yra multimetro matavimo diapazonas; naudojamos termoporos leistina temperatūra turi atitikti matuojamą temperatūrą.

Papildomi techniniai parametrai

• Ekranas LCD su apšvietimu, 6000 atskaitų
• Rodmenų atnaujinimo dažnis Apie 3 kartus per sekundę
• Diapazono pasirinkimas Automatinis
• AC matavimo metodas „True RMS“
• Įtampos matavimo įėjimo varža 10 MΩ
• Didžiausia matuojama įtampa 1000 V DC / 750 V AC
• Didžiausia srovė µA/mA įėjime 600 mA
• Didžiausia srovė A įėjime 10 A
• µA/mA saugiklis F600 mA / 250 V
• A saugiklis F10 A / 250 V
• Varžos, talpos, dažnio, užpildymo koeficiento, diodų ir vientisumo režimų apsauga nuo perkrovos 250 V
• Saugos kategorijos CAT III 1000 V / CAT IV 600 V
• Maitinimas pagal Europos instrukciją 2 × 1,5 V AA baterijos
• Automatinis išsijungimas Po 15 minučių neveikimo, galima išjungti
• Darbinė temperatūra 0–40 °C
• Darbinė santykinė oro drėgmė Mažesnė nei 80 %, esant temperatūrai virš 30 °C
• Didžiausias naudojimo aukštis 2000 m virš jūros lygio
• Laikymo temperatūra −10–60 °C
• Laikymo santykinė oro drėgmė Mažesnė nei 70 %
• Grandinės vientisumas, varža <30 Ω Garsinis signalas ir žalias indikatorius
• Grandinės vientisumas, 30 Ω < varža <60 Ω Raudonas indikatorius, be garsinio signalo
• Vientisumo patikros atviros grandinės įtampa Apie 1 V
• Diodų patikros srovė Apie 2,5 mA
• Diodų patikros atviros grandinės įtampa Apie 3 V
• Dažnio / užpildymo koeficiento režimo įėjimo signalas 0,2–10 V AC
• Dažnio rodymo įtampos režime jautrumas 0,5–600 V AC
• Dažnio rodymo srovės režime jautrumas Ne mažiau kaip 1/4 pasirinkto diapazono
• AC įtampos „True RMS“ dažnių juosta pagal Europos instrukciją 10 Hz–1 kHz

Tikslumo sąlygos

Tikslumas nurodomas formule ±(% nuo rodmens + paskutinio skaitmens vienetų skaičius). Etaloninė aplinkos temperatūra: 18–28 °C. Už šio intervalo ribų instrukcijoje nurodytas temperatūros koeficientas – 0,1 × deklaruotas tikslumas / °C.

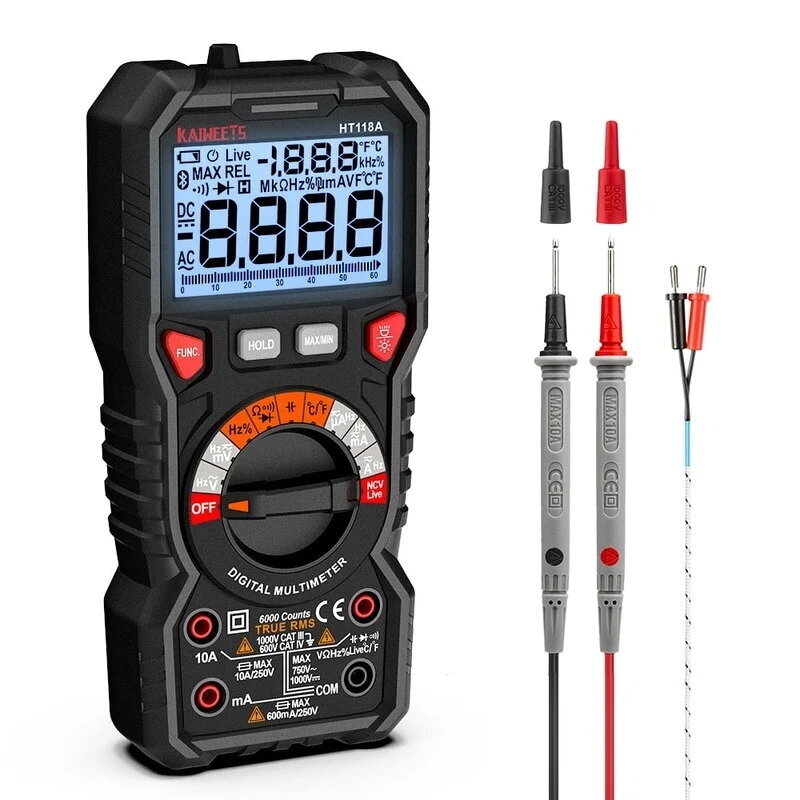

Komplektacija

• KAIWEETS HT118A multimetras.
• Du matavimo laidai su zondais.
• K tipo termopora.
• Dvi baterijos.
• Naudojimo instrukcija.

Naudojimo apribojimai: Matuojant srovę, grandinės įtampa negali viršyti 250 V. Atskirame dažnio ir impulsų užpildymo koeficiento matavimo režime įėjimo įtampa negali viršyti 10 V.
